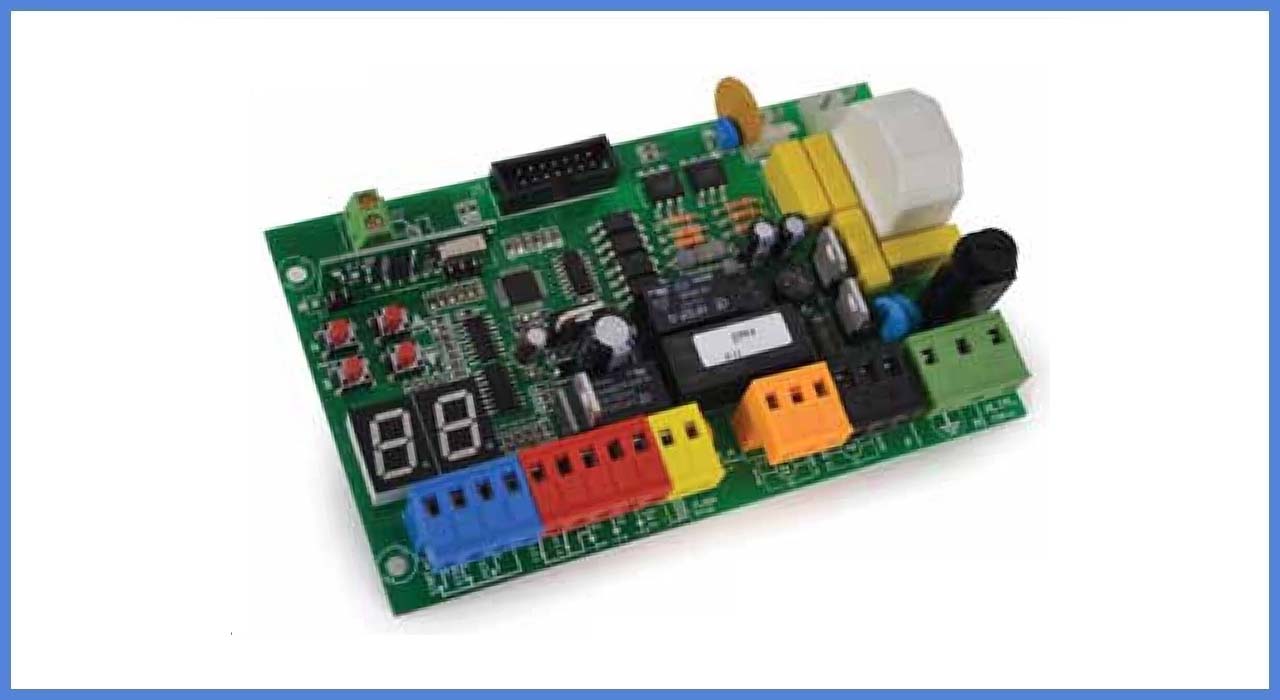

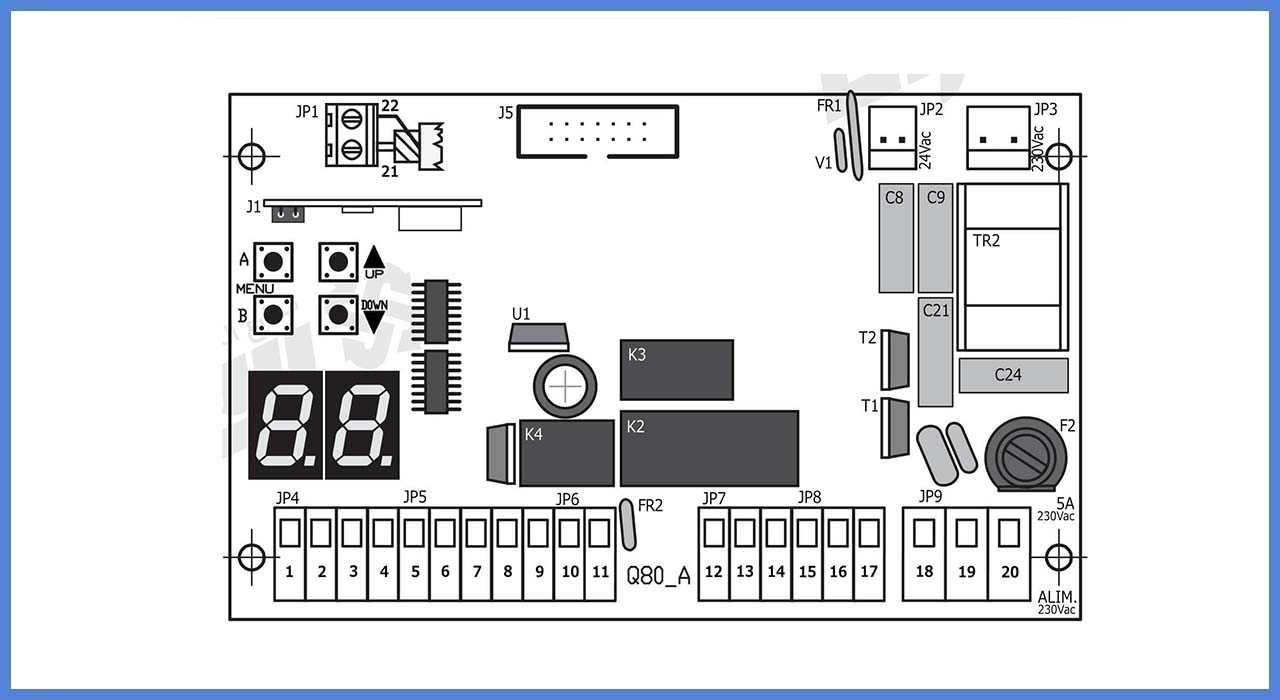

آموزش نصب جک پارکینگ پروتکو (مرکز کنترل Proteco Q80/A)

کد محصول

PQ80A, PQ80A1D

ابعاد مرکز کنترل

37 mm×84×173

ابعاد قاب مرکز کنترل

90 ×290×220

وزن مرکز کنترل

160g

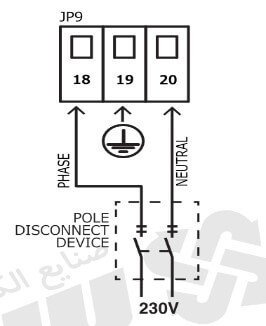

تغذیه اصلی

230vca~50-60 HZ

تلرانس تغذیه اصلی

-10% +20%

ترانس

230/21vac -15VA

فیوز اصلی

5A

توان ورودی نسبی

600W

جریان نسبی

3.5 A

جریان در حالت استندبای (آماده‌به‌کار)

30mA

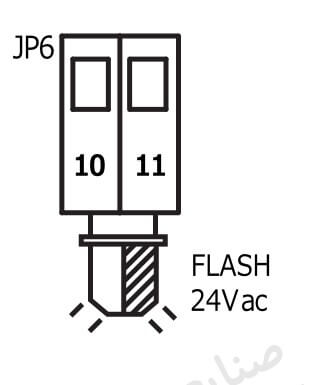

تغذیه فلاشر

24 VAC –Max 20 W

تغذیه تجهیزات جانبی

24 vdc-Max 5 W

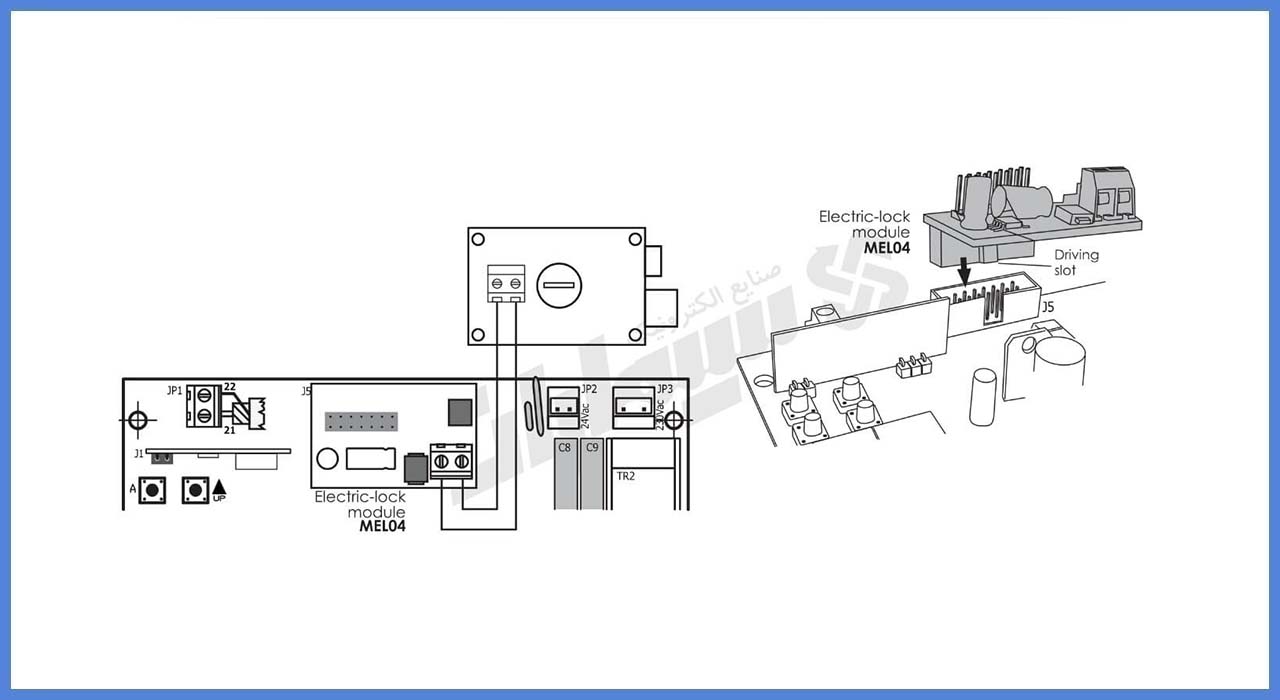

تغذیه قفل‌برقی

12 Vdc-max 15W

دمای کاری

-20+20°C

سطح حفاظت (با قاب برد)

IP 55

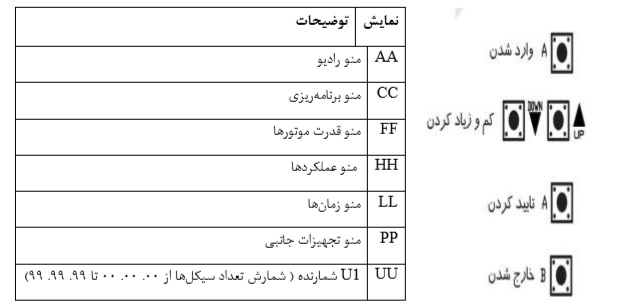

وارد شدن

خارج شدن

 افزایش دادن (یا فرمان استارت هنگامی‌که خارج از برنامه‌ریزی باشد)

کاهش دادن (یا فرمان استارت درب عابر پیاده‌رو هنگامی‌که خارج از برنامه‌ریزی باشد)

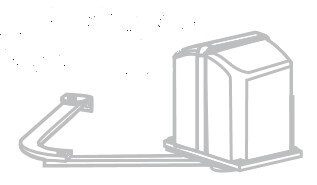

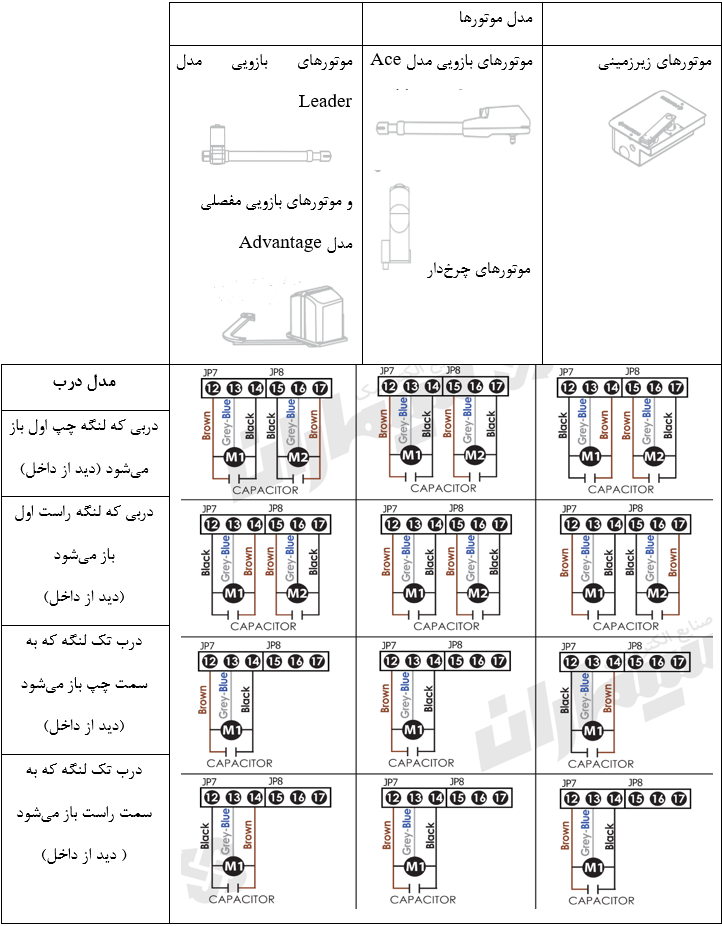

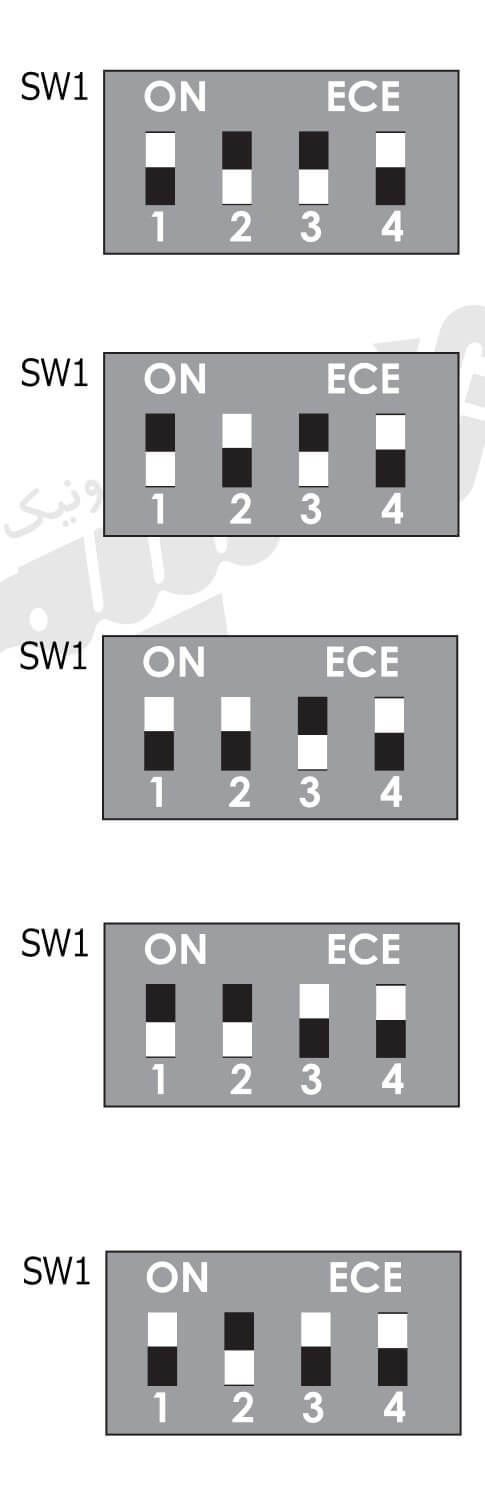

مدل موتورها

موتورهای زیرزمینی

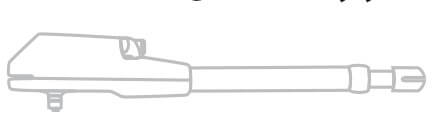

موتورهای بازویی مدل Ace

موتورهای چرخ‌دار

موتورهای بازویی مدل Leader

و موتورهای بازویی مفصلی مدل Advantage

1

با استفاده از دکمه‌های  منو داخلی را تعویض کنید تا نمایشگرها «A1» را نشان دهند.

A1

2

دکمه‌ای از ریموت را که برای فرمان استارت در نظر گرفته‌اید، فشار داده و نگه دارید و همزمان دکمه‌ی  را جهت تائید فشار دهید تا نمایشگرها کد مربوط به آن دکمه را نشان دهند.

01

02

64(max)

3

اگر نمایشگرها «FL» را نشان دهند به این معنی است که حافظه پر است و هیچ کد دیگری نمی‌توان ذخیره کرد.

FL

مراحل یک و دو را برای ذخیره ریموت‌های دیگر تکرار کنید.

4

دکمه  را فشار دهید تا به منوی قبلی برگردید سپس بار دیگر دکمه  را فشار داده تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه منتظر بمانید تا از منو خارج شوید.

sd

(ذخیره تغییرات)

1

با استفاده از دکمه‌های  منو داخلی را تعویض کنید تا نمایشگرها «A2» را نشان دهند.

A2

2

دکمه‌ای از ریموت را که برای فرمان استارت درب عابر پیاده‌رو در نظر گرفته‌اید، فشار داده و نگه دارید و همزمان دکمه‌ی  را جهت تائید فشار دهید تا نمایشگرها کد مربوط به آن دکمه را نشان دهند.

01

02

64(max)

3

اگر نمایشگرها «FL» را نشان دهند به این معنی است که حافظه پر است و هیچ کد دیگری نمی‌توان ذخیره کرد.

FL

مراحل یک و دو را برای ذخیره ریموت‌های دیگر تکرار کنید.

4

دکمه  را فشار دهید تا به منوی قبلی برگردید سپس بار دیگر دکمه  را فشار داده تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه منتظر بمانید تا از منو خارج شوید.

sd

(ذخیره تغییرات)

1

با استفاده از دکمه‌های  منو داخلی را تعویض کنید تا نمایشگرها «A3» را نشان دهند.

A3

2

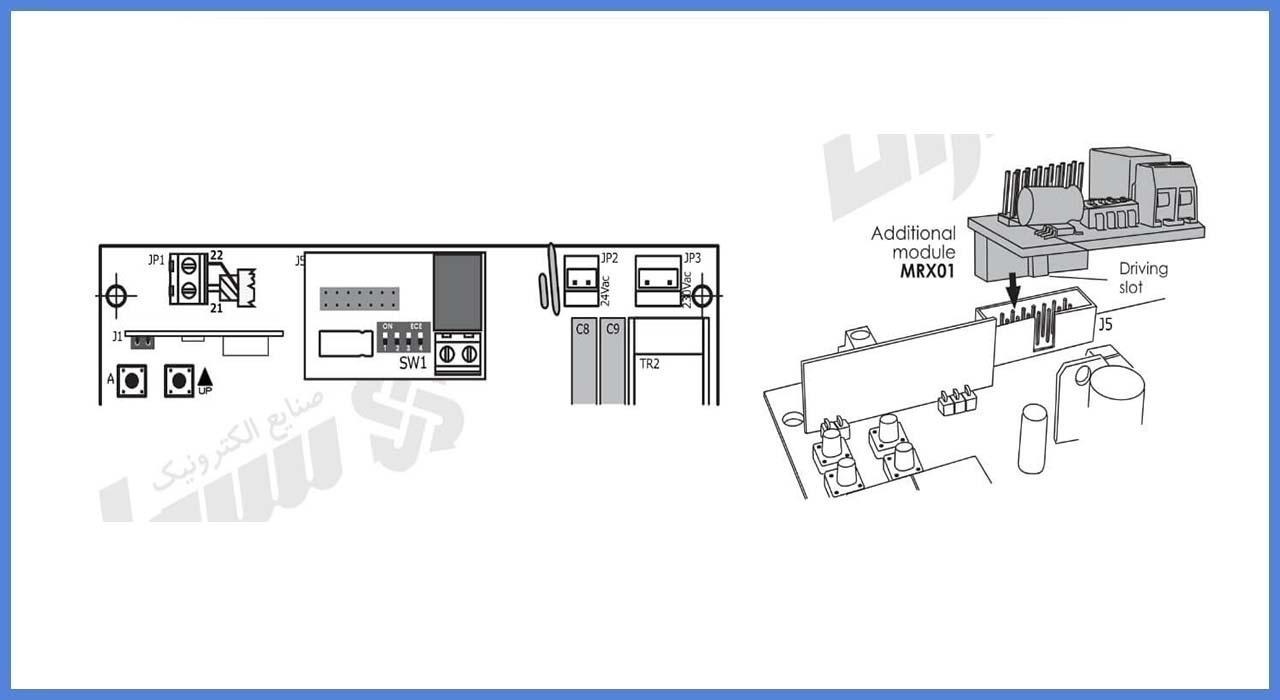

دکمه‌ای از ریموت را که برای کارت «MRX01» در نظر گرفته‌اید، فشار داده و نگه دارید و همزمان دکمه‌ی   را جهت تائید فشار دهید تا نمایشگرها کد مربوط به آن دکمه را نشان دهند.

01

02

64(max)

3

اگر نمایشگرها «FL» را نشان دهند به این معنی است که حافظه پر است و هیچ کد دیگری نمی‌توان ذخیره کرد.

FL

مراحل یک و دو را برای ذخیره ریموت‌های دیگر جهت استفاده از کارت «MRX01» تکرار کنید.

4

دکمه  را فشار دهید تا به منوی قبلی برگردید سپس بار دیگر دکمه  را فشار داده تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه منتظر بمانید تا از منو خارج شوید.

sd

(ذخیره تغییرات)

1

ببا استفاده از دکمه‌های  منو داخلی را تعویض کنید تا نمایشگرها «A4» را نشان دهند.

A4

2

دکمه   را جهت تأیید فشار دهید.

3

با استفاده از دکمه‌های   کدی که می‌خواهید پاک کنید را انتخاب کنید.

 01…..02

64

4

سپس دکمه  را «۵» ثانیه نگه دارید تا نمایشگرها «Sd» را نشان دهند.

Sd

ذخیره تغییرات)

5

دكمه  را رها کرده نمایشگرها به مد معمولی کار کرد « - -» باز خواهند گشت.

--

1

ببا استفاده از دکمه‌های  منو داخلی را تعویض کنید تا نمایشگرها «AS» را نشان دهند.

AS

2

دکمه   را ده ثانیه فشرده نگه دارید تا زمانی که نمایشگرها «Sd» را نشان دهند.

Sd

ذخیره تغییرات)

3

دكمه  را رها کرده نمایشگرها به مد معمولی کار کرد « - -» باز خواهند گشت.

--

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «C1» را نشان دهند.

C1

2

دکمهرا مدت «۱۰» ثانیه فشرده نگه دارید. مرکز کنترل رویه برنامه‌ریزی اتوماتیک را شروع می‌کند. درب‌ها به مدت «3» تا «۵» ثانیه باز می‌شوند ( حالت اولیه درب‌ها قبل از تنظیم اتوماتیک بهتر است به‌صورت نیمه‌باز باشد) سپس درب‌ها متوقف و به‌صورت برعکس تا زمانی که درب‌ها به‌طور کامل بسته شوند کار می‌کند، سپس سیکل باز و بسته شدن کامل انجام می‌شود.

3

 حالا زمان کارکرد موتورها، زمان‌های سرعت آهسته و سطح حساسیت تشخیص موانع به‌صورت اتوماتیک تنظیم شده است.

4

اگر نیاز داشتید سطح حساسیت تشخیص موانع را بیشتر کنید با استفاده از پارامترهای «F3, F4» از منو «FF» سطح حساسیت را تنظیم کنید. اگر سطح قدرت موتورها «F1» و «F2» را تغییر دهید، باید رویه برنامه‌ریزی اتوماتیک را دوباره انجام دهید. توصیه می‌شود قبل از برنامه‌ریزی این پارامترها را تنظیم کنید.

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «C2» را نشان دهند.

C2

2

دکمهدکمه  را برای تائید فشار دهید. در این لحظه نمایشگرها «n1» را نشان می‌دهند.

N1

3

 ریموت کنترل یا دکمه‌ی   روی مرکز کنترل را فشار دهید، موتور «۱» شروع بکار کرده و لنگه «۱» باز می‌شود.

4

وقتی‌که لنگه یک «٪۹۰» مسیر خود را طی کرد، دوباره ریموت کنترل یا دکمه‌ی  را فشار دهید، سرعت لنگه یک به صورت کاهش یافته درآمده و باز شدن درب ادامه می‌یابد.

5

وقتی‌که لنگه یک به‌طور کامل باز شد، «۵ - 4» ثانیه صبر کنید و سپس ریموت کنترل یا دکمه‌ی  را فشار دهید. پارامترهای کار کرد لنگه یک تنظیم شده و نمایشگرها «n2» را نشان می‌دهند.

N1

6

مراحل ۵, 4, 3 را برای تنظیم زمان کار کرد لنگه دوم نیز تکرار کنید.

7

حالا زمان کارکرد موتورها و زمان‌های سرعت آهسته به‌طور اتوماتیک تنظیم شده و موتورها شروع به کار کرده و درب‌ها بسته می‌شوند و مرکز به مد معمولی کار کرد «--» می‌رود. --

--

8

اگر نیاز داشتید تا قدرت موتورها را بیشتر کنید از منو «FF» پارامترهای «F1 و F2» را تنظیم کنید.

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «C3» را نشان دهند.

C3

2

دکمه  را «۵» ثانیه فشرده نگه دارید، تا نمایشگرها «Sd» را نشان دهند.

Sd(ذخیره تغییرات)

3

 سپس مرکز به مد معمولی کار کرد «--» می‌رود.

--

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «C4» را نشان دهند.

C4

2

دکمه  را «۵» ثانیه فشرده نگه دارید، تا نمایشگرها «Sd» را نشان دهند.

Sd(ذخیره تغییرات)

3

 سپس مرکز به مد معمولی کار کرد «--» می‌رود.

--

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «C5» را نشان دهند.

C5

2

دکمه  را «۵» ثانیه فشرده نگه دارید، تا نمایشگرها «Sd» را نشان دهند.

Sd(ذخیره تغییرات)

3

 سپس مرکز به مد معمولی کار کرد «--» می‌رود.

--

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «F1» را نشان دهند.

F1

2

دکمهرا جهت تائید فشار دهید، نمایشگرها در این لحظه سطح قدرت موتور «۱» را نشان می‌دهند.

01 (min) 02….10(max)

3

با استفاده از دکمه‌های  سطح قدرت موتور «۱» را تغییر دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «F2» را نشان دهند.

F2

2

دکمهرا جهت تائید فشار دهید، نمایشگرها در این لحظه سطح قدرت موتور «2» را نشان می‌دهند.

01 (min)

02….10(max)

3

با استفاده از دکمه‌های  سطح قدرت موتور «2» را تغییر دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «F3» را نشان دهند.

F3

2

دکمه را جهت تائید فشار دهید، نمایشگرها در این لحظه سطح حساسیت تشخیص موانع موتور «۱» را نشان می‌دهند.

00(off)

01 (min)

10(max)

3

با استفاده از دکمه‌های  سطح قدرت موتور «۱» را تغییر دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «F4» را نشان دهند.

F4

2

دکمه را جهت تائید فشار دهید، نمایشگرها در این لحظه سطح حساسیت تشخیص موانع موتور «2» را نشان می‌دهند.

00(off)

01 (min)

10(max)

3

با استفاده از دکمه‌های  سطح قدرت موتور «2» را تغییر دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا نمایشگرها «»را نشان دهند.

H1

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(فعال کردن فرمان استارت حین باز شدن درب‌ها)

01( غیرفعال کردن فرمان استارت حین باز شدن درب‌ها)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H2»را نشان دهند.

H2

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد چشمک زدن غیرفعال)

01(عملکرد چشمک زدن فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H3»را نشان دهند.

H3

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد سرعت کاهش یافته غیرفعال)

01(عملکرد سرعت کاهش یافته فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

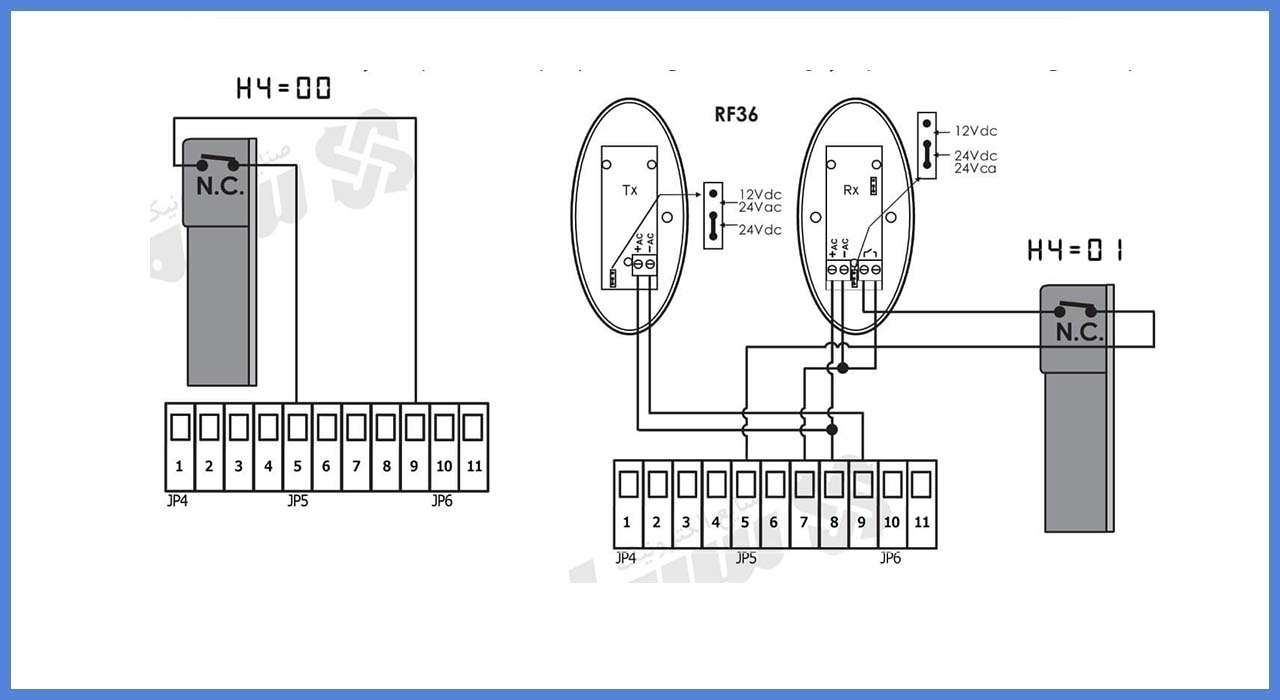

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H4»را نشان دهند.

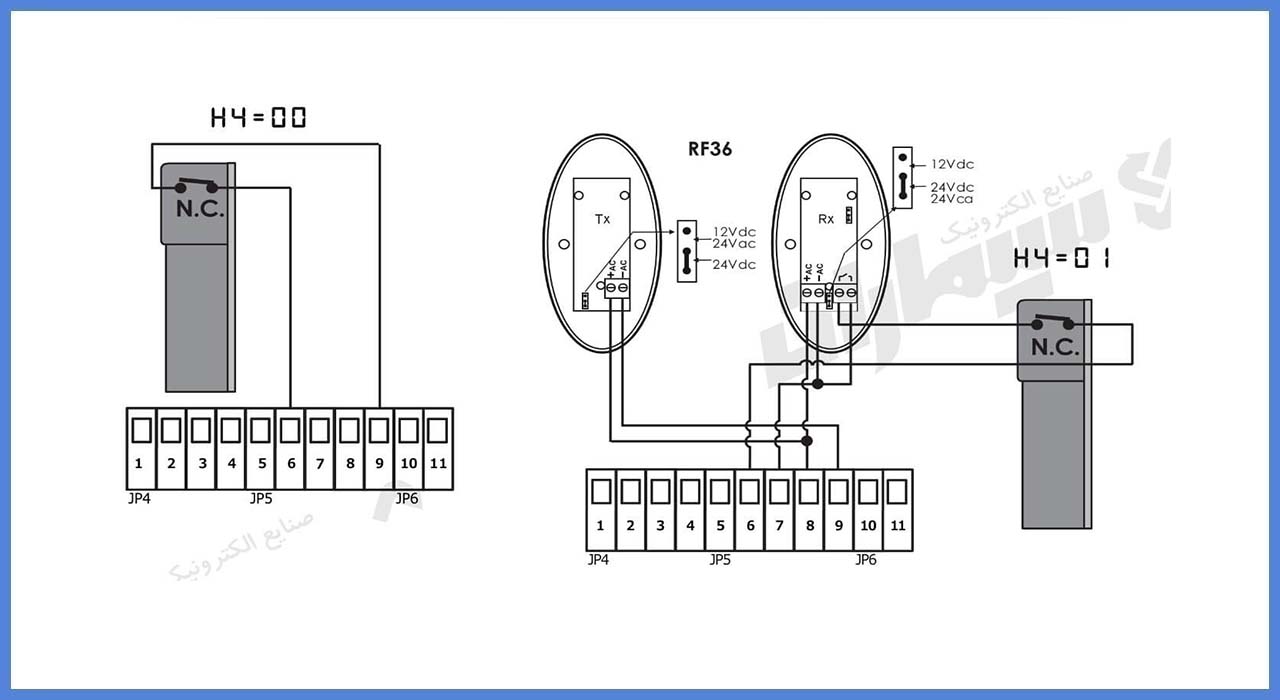

H4

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

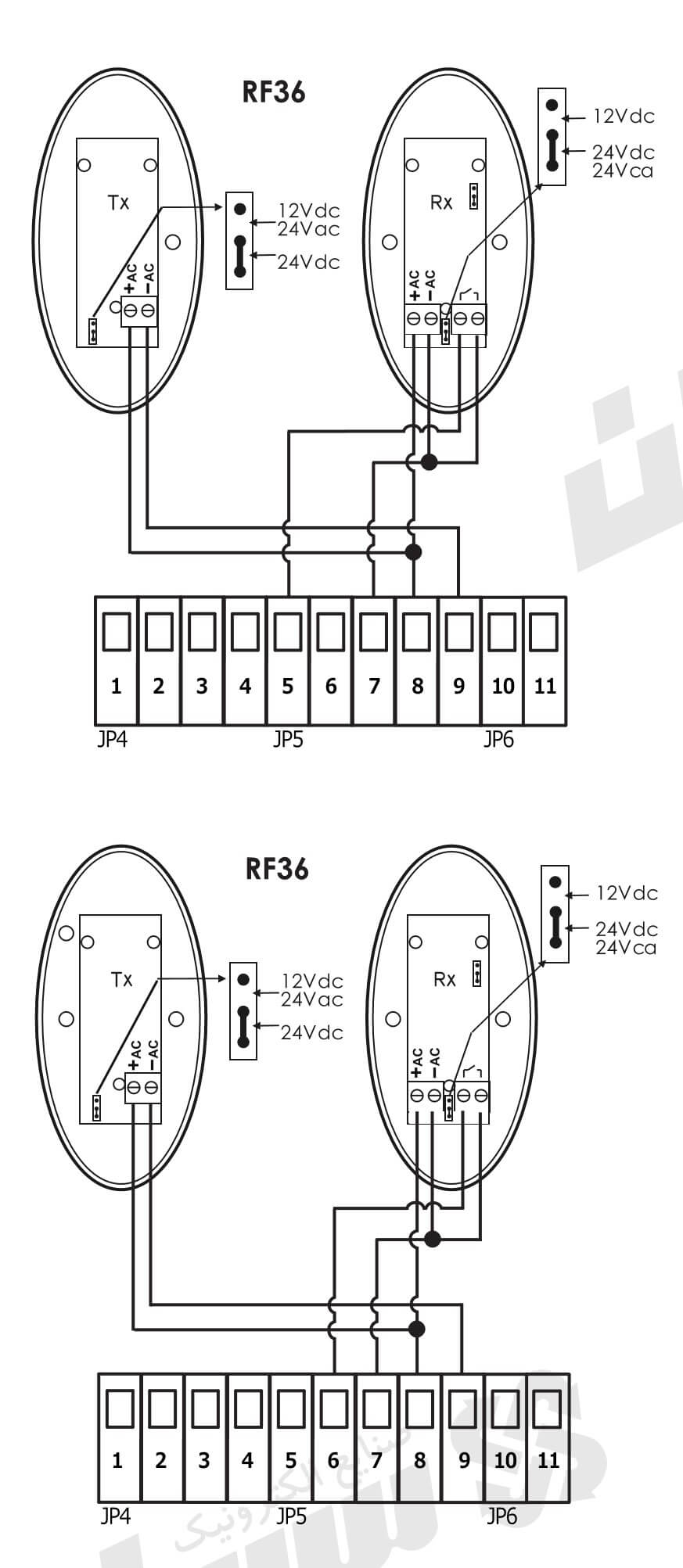

00(عملکرد تست فتوسل ها غیرفعال)

01(عملکرد تست فتوسل ها فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H5»را نشان دهند.

H5

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد  غیرفعال)

01(عملکرد  فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H6»را نشان دهند.

H6

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

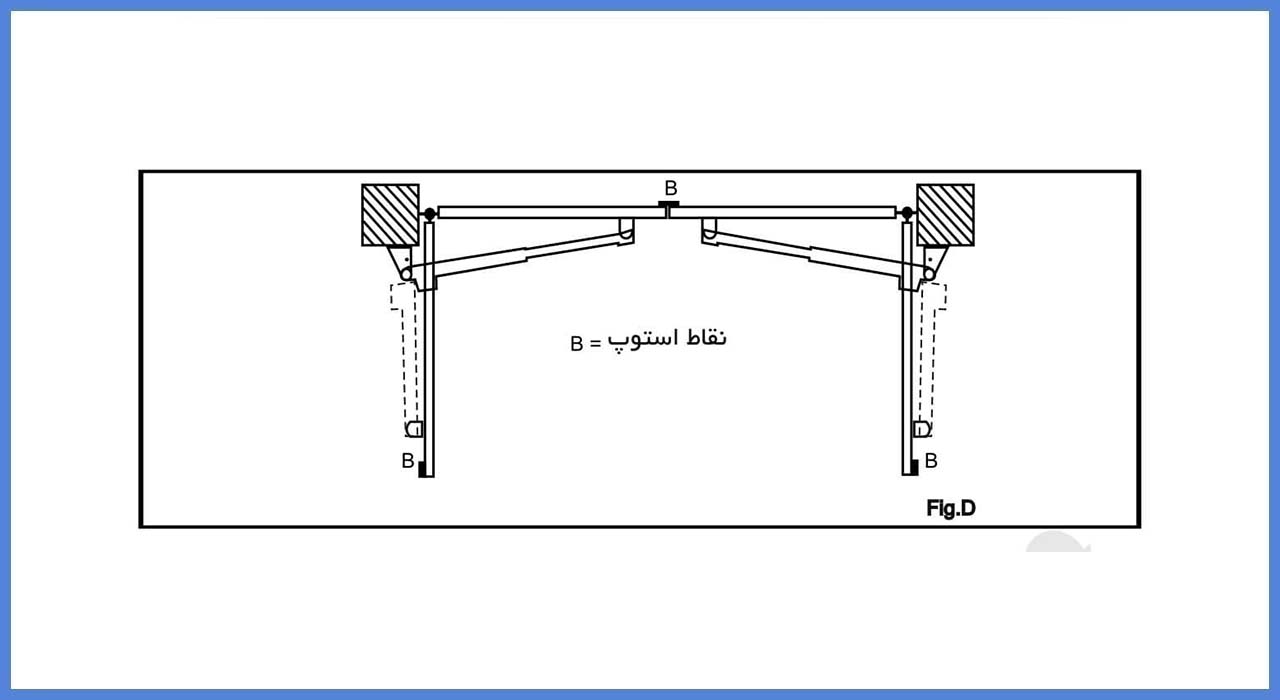

00(عملکرد ضربه انتهایی  غیرفعال)

01(عملکرد ضربه انتهایی فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H7»را نشان دهند.

H7

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد پالس استارت  غیرفعال)

01(عملکرد پالس استارت فعال )

02 (عملکرد شروع به کار نرم موتورها فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H8»را نشان دهند.

H8

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد بستن سریع  غیرفعال)

01(عملکرد بستن سریع فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «H9»را نشان دهند.

H9

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد درب تک لنگه  غیرفعال)

01(عملکرد درب تک لنگه فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «HP»را نشان دهند.

HA

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد کلید کنترل مجزا  غیرفعال)

01(عملکرد کلید کنترل مجزا فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «HC»را نشان دهند.

HC

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   انتخاب کنید .

00(عملکرد کلید کنترل مجزا  غیرفعال)

01(عملکرد کلید کنترل مجزا فعال )

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «HE»را نشان دهند.

HE

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   سطح رها کردن موتور 1 در انتهای بسته شدن درب را انتخاب کنید .

00(off)

01 (min)

 10(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

sd(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «HF»را نشان دهند.

HF

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  سطح رها کردن معکوس موتورها در انتهای باز شدن درب‌ها را انتخاب کنید.

00(off)

01 (min)

 10(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «HL»را نشان دهند.

HL

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  انتخاب کنید.

00 چشمک‌زن ( چراغ چشمک‌زن استاندارد)

 01ثابت روشن ( چراغ چشمک‌زن LED)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L1»را نشان دهند.

L1

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   تأخیر زمانی بین دو لنگه هنگام باز شدن درب‌ها را تنظیم کنید.

00 (off)

01(min)

…

10(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L2»را نشان دهند.

L2

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   تأخیر زمانی بین دو لنگه هنگام باز شدن درب‌ها را تنظیم کنید.

00 (off)

01(min)

…

10(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L3»را نشان دهند.

L3

2

دکمه را جهت تائید فشار دهید.

3

با استفاده از دکمه‌های   زمان انتظار بسته شدن اتوماتیک را تنظیم کنید.

00 (off)

01(min)

…

99(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L4»را نشان دهند.

L4

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های زمان انتظار بسته شدن اتوماتیک درب عابر پیاده‌رو را تنظیم کنید.

00 (off)

01(min)

…

99(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L5»را نشان دهند.

L5

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   زمان کارکرد موتور یک را کاهش یا افزایش دهید.

00 (off)

01(min)

…

99(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L6»را نشان دهند.

L6

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های   زمان کارکرد موتور یک را کاهش یا افزایش دهید.

10

....

.…

99(max)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L7»را نشان دهند.

L7

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  سرعت کاهش یافته موتور یک را کاهش یا افزایش دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L8»را نشان دهند.

L8

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  زمان سرعت کاهش یافته موتور ۲ را کاهش یا افزایش دهید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «L9»را نشان دهند.

L9

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  میزان باز شدن درب عابر پیاده‌رو برای موتور «۱» را تنظیم کنید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «P1»را نشان دهند.

P1

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  انتخاب کنید.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «P2»را نشان دهند.

P2

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  انتخاب کنید.( فتوسل‌ها در مد بسته سیم‌کشی نشده‌اند)

( فتوسل‌ها در مد بسته سیم‌کشی شده‌اند)

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

1

با استفاده از دکمه‌های   منو داخلی را تعویض کنید تا این که نمایشگرها «P3»را نشان دهند.

P3

2

دکمه را جهت تائید فشار دهید،

3

با استفاده از دکمه‌های  ( فتوسل‌ها در مد باز یا لبه امنیتی سیم‌کشی نشده)

( فتوسل‌ها در مد باز سیم‌کشی شده)

( کنتاکت بسته N. C)

( لبه امنیتی استاندارد سیم‌کشی شده)

( لبه امنیتی 8K2 سیم‌کشی شده)

اگر لبه امنیتی 8K2 سیم بندی شده است ( P3=03) هنگام تشخیص موانع درب‌ها:

. هنگام باز شدن متوقف خواهند شد و در حدود ۱۰ سانتی‌متر برعکس کار می‌کنند.

. هنگام بسته شدن متوقف خواهند شد و به‌طور کامل درب‌ها باز می‌شوند.

4

 دكمه  را فشار دهید تا به منو قبلی برگردید، مجدداً دکمه   را فشار دهید تا نمایشگرها «Sd» را نشان دهند یا «۲۰» ثانیه صبر کنید تا از منو خارج شوید.

SD

(ذخیره تغییرات)

پیغام نمایشگرها

عنوان پیغام

دلایل احتمالی

رفع عیب

8.8.

نمایشگرها روشن نمی‌شوند

قطع برق

سوختن فیوزها

تغذیه اصلی را چک کنید

فیوزها را جایگزین کنید.

FC

فتوسل‌ها در مدبسته

 ترانس 21/ 220 مشکل دارد

فتوسل‌ها در دید یکدیگر نیستند

وجود مانع بین دید فتوسل ها

سیم‌کشی نادرست

تغذیه فتوسل‌ها وصل نیست

فتوسل‌ها در مد بسته سیم بندی نشده‌اند

همه اتصالات و ورودی و خروجی ولتاژ ترانس را چک کنید.

موقعیت مکانی و هم‌تراز بودن فتوسل گیرنده و فرستنده را چک کنید.

موانع را بردارید. همچنین گردوغباری که مانع دید فتوسل‌ها می‌شود را پاک کنید.

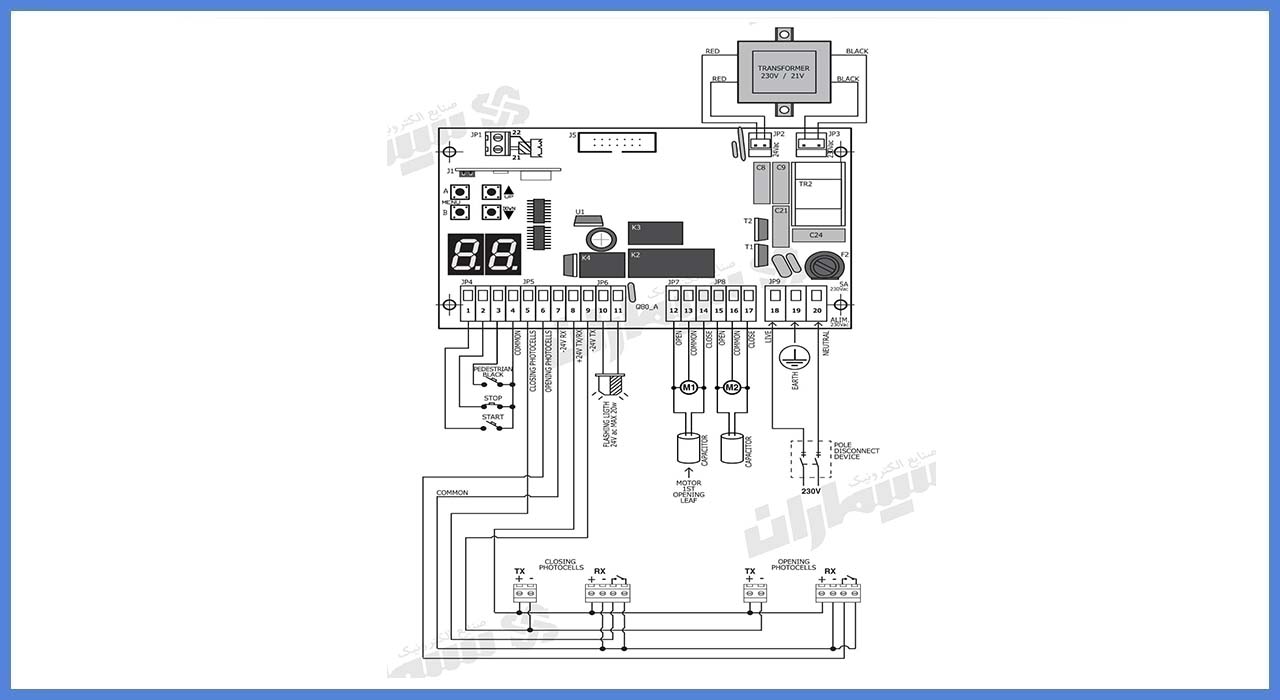

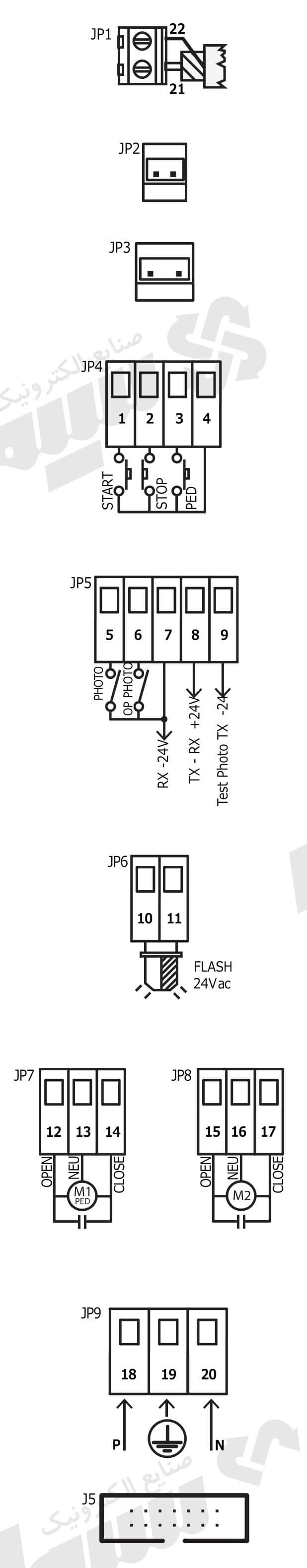

 طبق نقشه سیم بندی همه اتصالات را چک کنید.

 تغذیه و ولتاژ ورودی فتوسل گیرنده و فرستنده را چک کنید.

سیم بندی فتوسل‌ها را چک کنید یا اینکه پارامتر «P2» کرده‌اید. ( مراجعه شود به پاراگراف ۱-۶-۳)

FA

فتوسل‌ها در مد باز

فتوسل‌ها در دید یکدیگر نیستند

وجود مانع بین دید فتوسل ها

سیم‌کشی نادرست

تغذیه فتوسل‌ها وصل نیست

فتوسل‌ها در مد باز سیم بندی نشده‌اند.

موقعیت مکانی و هم‌تراز بودن فتوسل گیرنده و فرستنده را چک کنید.

 موانع را بردارید. همچنین گردوغباری که مانع دید فتوسل‌ها می‌شود را پاک کنید.

 طبق نقشه سیم بندی، همه اتصالات را چک کنید.

 تغذیه و ولتاژ ورودی فتوسل گیرنده و فرستنده را چک کنید.

 سیم بندی فتوسل‌ها را چک کنید یا اینکه پارامتر (P3) را غیرفعال کرده‌اید. ( مراجعه شود به پاراگراف ۲-۶-۳)

FE

 خطای تست فتوسل ها

 سیم‌کشی نادرست

از فتوسل‌های متفرقه استفاده کرده‌اید.

طبق نقشه سیم بندی همه اتصالات را چک کنید.

فتوسل‌های اصلی شرکت سیماران را نصب کنید.

SP

SP Stop اضطراری

سیم‌کشی نادرست

کلید کنترل Stop اضطراری سیم بندی نشده است

 طبق نقشه سیم بندی همه‌ی اتصالات را چک کنید.

 کلید کنترل Stop را وصل کنید یا اینکه کلید کنترل Stop را وصل کرده‌اید اما پارامتر «P1» را غیرفعال کرده‌اید. ( مراجعه شود به پاراگراف ۵ - ۳)

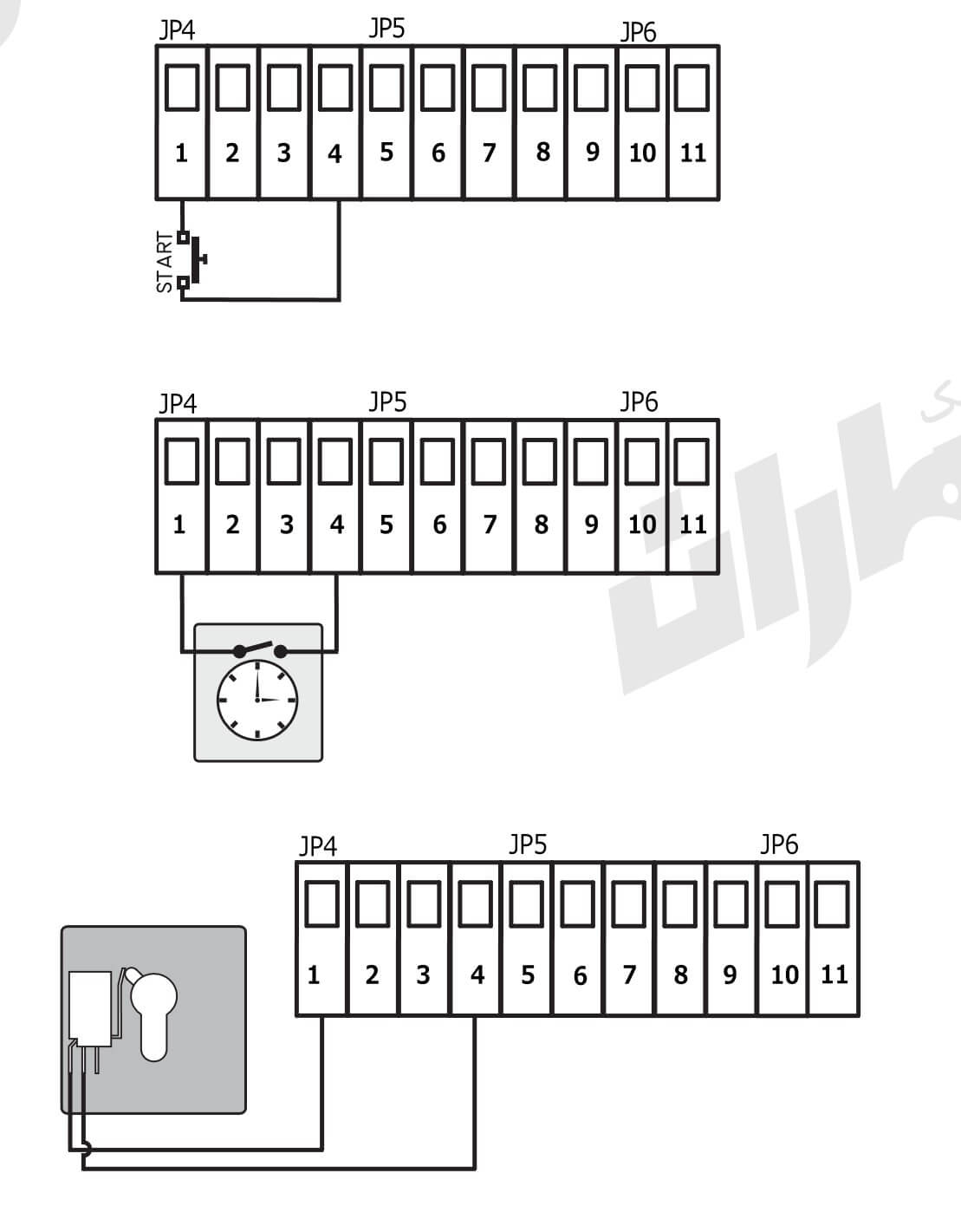

ST

فرمان استارت

مرکز کنترل از جایی فرمان دائم می‌گیرد.

 اطمینان حاصل کنید که همه کلید کنترل‌های استارت به‌درستی وصل شده و سیم بندی صحیح است ( کنتاکت باز)

PD

فرمان استارت درب عابر پیاده‌رو

 مرکز کنترل از جایی فرمان دائم استارت درب عابر پیاده‌رو را می‌گیرد.

اطمینان حاصل کنید که همه کلید کنترل‌های استارت درب عابر پیاده‌رو به‌درستی وصل شده و سیم بندی صحیح است ( کنتاکت باز)

nE

خطای تست موتورها

موتورها سیم بندی نشده‌اند.

سیم‌کشی نادرست

رله موتورها خراب شده است.

 سیم‌کشی موتورها را طبق نقشه سیم‌کشی انجام دهید

سیم بندی موتورها را چک کنید (مراجعه شود به پاراگراف ۱ - ۳)

از سالم بودن رله‌ها اطمینان حاصل کنید و در صورت معیوب بودن آن را تعویض نمایید.

01

02

..

50

..

64

 کدهای ریموت کنترل

 مرکز کنترل به‌طور دائم از جایی سیگنال ریموت کنترل را دریافت می‌کند.

همه کلیدهای ریموت‌کنترل‌ها را چک کنید. مطمئن شوید کلیدی از ریموت‌کنترل‌ها گیر نکرده است ( چراغ LED روی ریموت‌کنترل همیشه روشن است)باطری ریموت‌کنترل را بردارید و ببینید پیغام خطا دوباره روی نمایشگرهای مرکز کنترل ظاهر می‌شود یا نمی‌شود.

AA

         منو رادیو

      01…..64 (max)
     FL=  حافظه پر است

A1

ذخیره کردن ریموت کنترل جدید - فرمان استارت

  01…..64 (max)

FL= حافظه پر است


A2

خیره کردن ریموت کنترل جدید - فرمان استارت درب عابر پیاده‌رو

 01…..64 (max)

FL= حافظه پر است

A3

ذخیره کردن ریموت کنترل جدید - جهت استفاده از کارت«MRX01»

  01…..64

A4

پاک کردن کد یک ریموت کنترل

A5

 پاک کردن همه ریموت‌کنترل‌های ذخیره شده

CC

منو برنامه‌ریزی

C1

برنامه‌ریزی اتوماتیک همراه با تشخیص موانع

C2

برنامه‌ریزی ترتیبی

C3

تنظیمات کارخانه مربوط به جک‌های باز شونده و کشویی (leader)

C4

تنظیمات کارخانه مربوط به موتورهای بازویی مفصلی (advantage)

C5

تنظیمات کارخانه مربوط به موتورهای چرخ‌دار ( driven- wheel)

FF

منو قدرت موتورها

F1

تنظیم قدرت موتور ۱

F2

تنظیم قدرت موتور ۲

F3

تنظیم سطح حساسیت تشخیص موانع موتور ۱ - فقط در مد برنامه‌ریزی اتوماتیک (C1)

F4

تنظیم سطح حساسیت تشخیص موانع موتور ۲ - فقط در مد برنامه‌ریزی اتوماتیک (C1)

HH

منو عملکردهای خاص

H1

غیرفعال کردن فرمان استارت در فاز باز شدن درب‌ها

 00= OFF   01=ON

H2

چشمک زدن چراغ قبل از هر فرمان استارت

00= OFF   01=ON

H3

سرعت کاهش یافته موتورها

00= OFF   01=ON

H4

تست فتوسل ها

00= OFF   01=ON

H5

ضربه معكوس ابتدایی جهت آزاد کردن قفل‌برقی

00= OFF   01=ON

H6

ضربه انتهایی برای بستن قفل‌برقی

00= OFF   01=ON

H7

پالس استارت قوی اولیه

عملکرد شروع به کار نرم موتورها

00= OFF   01=ON

H8

بسته شدن سریع پس از عبور از چشم

00= OFF   01=ON

H9

مدکار کرد تک موتوره

00= OFF   01=ON

HA

کلید کنترل مجزا

00= OFF   01=ON

HC

تست موتورها

00= OFF   01=ON

HE

رها کردن معکوس موتور (۱) در انتهای بسته شدن درب فقط در مد برنامه‌ریزی اتوماتیک«C1»

 00= OFF  00…10=(max)

HF

رها کردن معکوس موتورها در انتهای باز شدن درب‌ها فقط در مد برنامه‌ریزی اتوماتیک«C1»

00= OFF  00…10=(max)

HL

مد چراغ چشمک‌زن

  00= چشمک‌زن

01= تایپ روشن

L1

تأخیر زمانی بین دولنگه در باز شدن درب‌ها

 00= OFF

0 1 (min)…3…1 0 (max)

L2

تأخیر زمانی بین دولنگه در بسته شدن درب‌ها

00= OFF

0 1 (min)…3…2 0 (max)

L3

زمان انتظار بسته شدن اتوماتیک

00= OFF

0 1 (min)…3…9 9 (max)

L4

زمان انتظار بسته شدن اتوماتیک درب عابر پیاده‌رو

00= OFF

0 1 (min)…3…9 9 (max)

L5

زمان کارکرد موتور «۱» فقط در مد برنامه‌ریزی ترتیبی

00= OFF

0 1 (min)…21…9 9 (max)

L6

زمان کارکرد موتور «۲» فقط در مد برنامه‌ریزی ترتیبی

L7

زمان سرعت کاهش یافته موتور (۱)، فقط در مد برنامه‌ریزی ترتیبی

 00= OFF

0 1 (min)…5…0 1 (max)

L8

زمان سرعت کاهش یافته موتور (۲)، فقط در مد برنامه‌ریزی ترتیبی

 00= OFF

0 1 (min)…5…0 1 (max)

L9

زمان کار کرد درب عابر پیاده‌رو

 00= باز شدن کامل

0 1 (min)…7…1 2 (max)

-----

مد معمولی جهت دریافت فرامین و بدون خطا

FC

مانعی بین دید فتوسل‌ها که در مد بسته وصل شده‌اند وجود دارد یا فتوسل‌ها طوری قرار گرفته‌اند که قادر به دیدن یکدیگر نیستند.

FA

مانعی بین دید فتوسل‌ها که در مد باز وصل شده‌اند وجود دارد یا فتوسل‌ها طوری قرار گرفته‌اند که قادر به دیدن یکدیگر نیستند.

SP

 فرمانی باعث رفتن سیستم به مد ( Stop) شده است.

ST

فرمانی باعث رفتن سیستم به مد ( Start) شده است.

Pd

فرمانی باعث رفتن سیستم به مد پیاده‌رو شده است.

rd

دریافت سیگنال ریموت کنترل ( 24/ 12 بیت)

A

 تشخیص مانع توسط سیستم

Sd

ذخیره شدن تنظیمات برنامه‌ریزی

00

چرخش نمایشگرها که نشان‌دهنده‌ی کار کرد موتورهاست. فلش ساعت گرد چرخش سریع: کار کرد موتورها با سرعت استاندارد

                                                                          فلش پادساعت گرد: چرخش آهسته: کارکرد موتورها با سرعت آهسته

-.-.

 میزان روشنایی نقطه کوچک کنار نمایشگرها میزان قدرت موتورها را حین کارکرد موتورها نشان می‌دهد.
