راهنمای نصب فتوسل جدید پروتکو مدل RF40

راهنمای نصب فتوسل جدید پروتکو مدل RF40

نکات مهم :

1 - در برد گیرنده RX جامپر وسعت دید حتما می بایست در یکی از 2 حالت (L و یا S) باشد و در صورت برداشتن آن ، دستگاه کار نمی کند.
2 - برای نصب و سیم بندی آسانتر فتوسل ها، می توانید بردها را از زیر قاب خارج کرده و پس از عبور سیم از زیرقاب سیم ها را داخل ترمینال برد ببندید.
3 - هنگام نصب مجدد برد داخل زیرقاب به هیچ عنوان روی رله گیرنده (RX) یا هر نقطه از برد فشار  یا ضربه وارد نکنید.
4 - بعد از نصب مجدد برد داخل زیر قاب توجه داشته باشید برد به صورت کج یا یک طرفه جا نخورده باشد.
نحوه سیم بندی فتوسل فرستنده (TX) :

RF40راهنما ونصب فتوسل جدید پروتکو مدل
نحوه سیم بندی فتوسل گیرنده  (RX) :

RF40راهنما ونصب فتوسل جدید پروتکو مدل

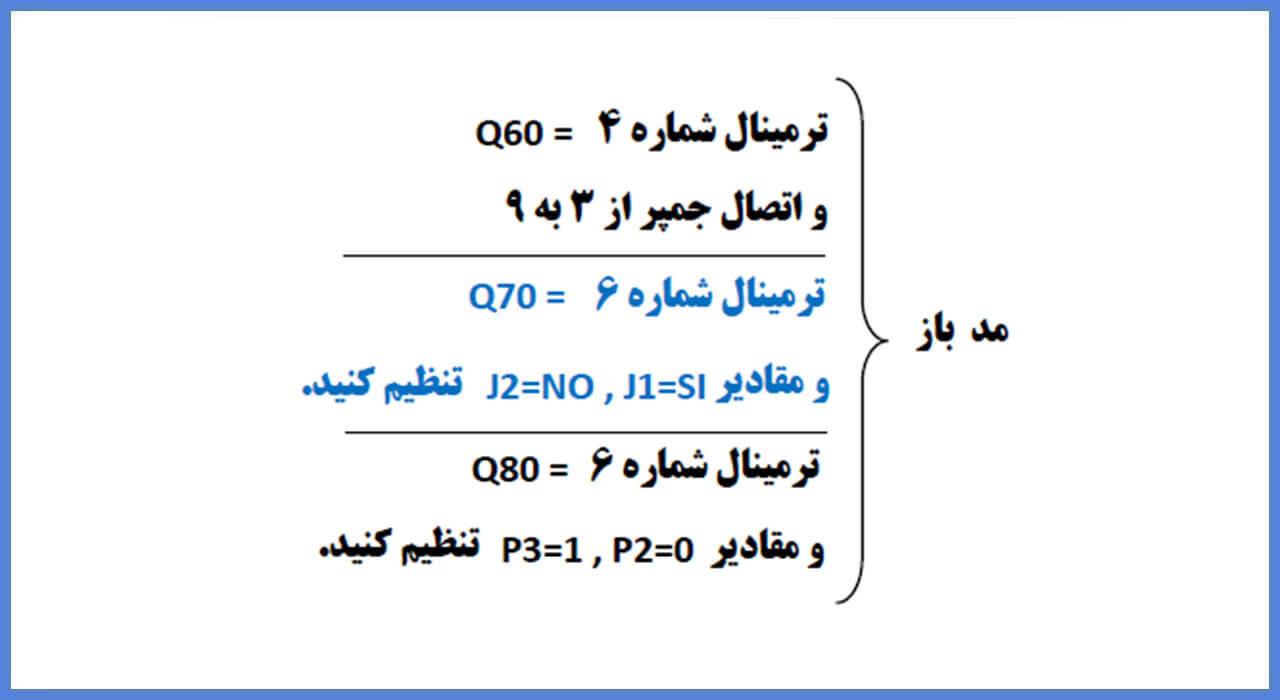

• توجه : چنانچه می خواهید سیم بندی NC در مد باز انجام شود به صورت ذیل اقدام کنید.

RF40راهنما ونصب فتوسل جدید پروتکو مدل
