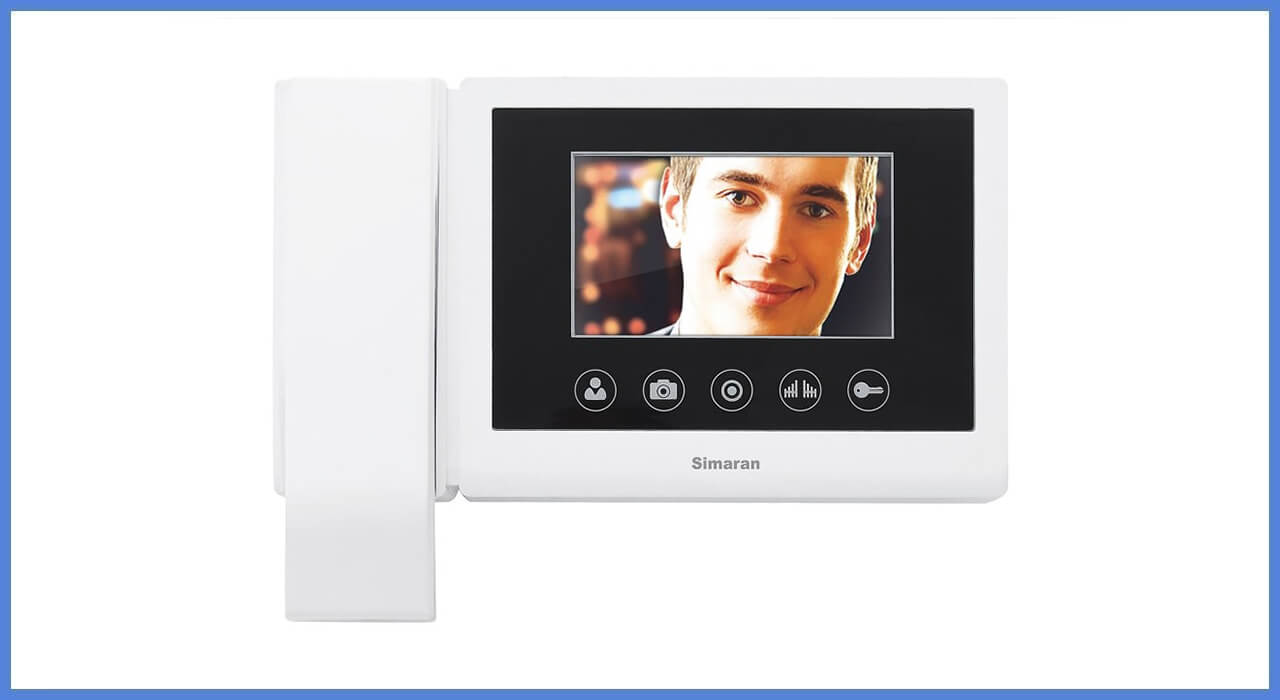

مانیتور آیفون تصویری 7 اینچ مدل HS-72TK/M100 کلید لمسی رنگی

مانیتور دربازکن تصویری کلید لمسی مانیتور رنگی 7 اینچ HS - 72TK / M100 مانیتور کلید لمسی

تعداد بازدید: 2709

مانیتور آیفون تصویری 7 اینچ مدل HS-72TK/M100 کلید لمسی رنگی

هر کدام از مدل های مختلف آیفون تصویری سیماران کاربردها و قابلیت‌های مختص به خود را دارند و با داشتن اطلاعات کافی از کاربردها کدام از قسمت‌های آن بهتر می‌توانید از آن بهره ببرید. به همین دلیل سیماران چند در این مقاله تصمیم دارد، تا در خصوص نحوه استفاده و تنظیم درست هر کدام از بخش‌های مانیتور دربازکن تصویری مدل HS-72TK/M100 همراه با تصویر هر بخش به صورت مختصر و مفید توضیح دهد؛ پس با ما همراه باشید.

نصب مانیتور سیماران

لیست محتویات مانیتور دربازکن تصویری رنگی 7 اینچ مدل HS-72TK/M100 کلید لمسی

1- مانیتور

2- گوشی

3- دفترچه راهنما

4- براکت

5- یک عدد کانکتور 5 تایی

6- 2 عدد کانکتور 4 تایی

7- 2 عدد پیچ استوانه‌ای 7×3

8- یک عدد کانکتور ۲ تایی

9- 2 عدد پیچ دیواری M4

10- 2 عدد رول‌پلاک

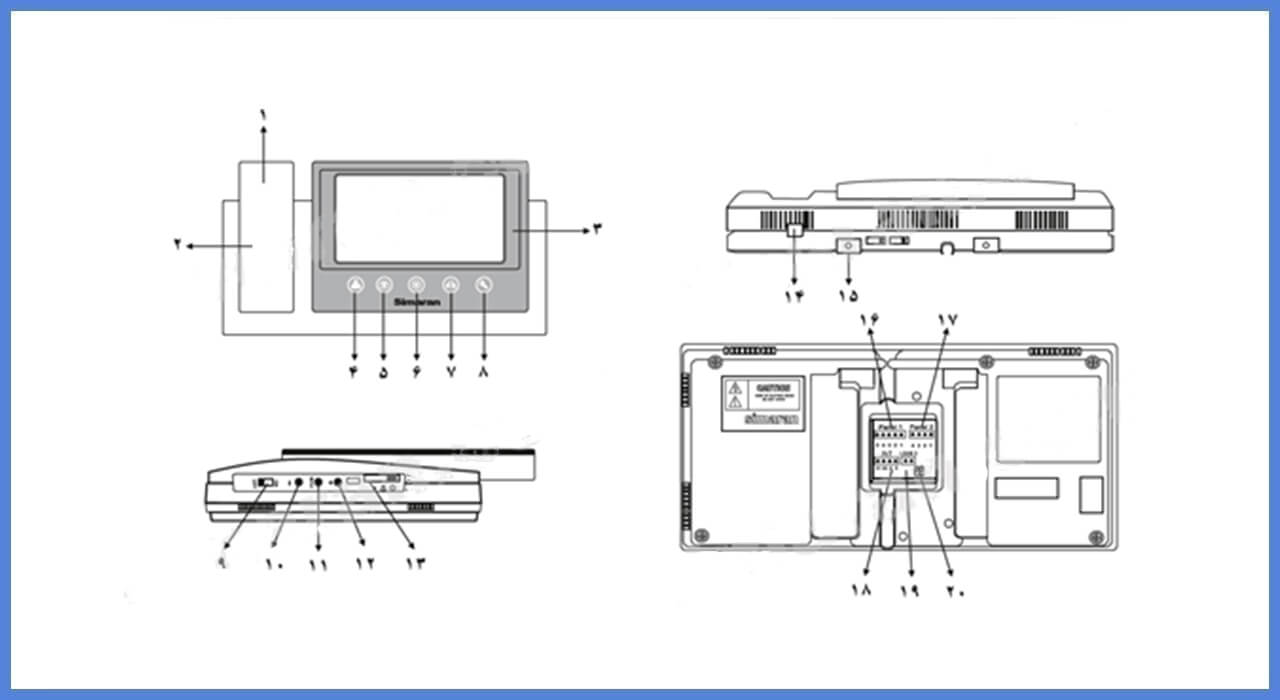

مشخصات و کاربردهای بخش های مختلف مانیتور مدل HS-72TK/M100

نصب مانیتور سیماران

مشخصات و کاربردهای هر یک از بخش‌های مانیتور سیماران براساس شماره‌گذاری انجام شده بر روی تصویر فوق در ادامه توضیح داده شده است:

شماره 1: بلندگو

شماره 2: گوشی

شماره 3: صفحه‌نمایش 7 LCD اینچ

شماره 4: دکمه مانیتور
با لمس این دکمه صفحه‌نمایش فعال شده و تصویر محدوده دید دوربین را نمایش می‌دهد و با لمس مجدد تصویر دوربین پنل دوم را نمایش می‌دهد.

شماره 5: دکمه ضبط عکس و فیلم به صورت دستی ورود به تنظیمات عکس‌ها و فیلم‌های ذخیره شده (در حالت Stand by)

شماره 6: دکمه برای ورود به صفحه اینترکام
برای تماس با واحدها و نگهبانی

شماره 7: دکمه دربازکن ثانویه
می‌توانید از این دکمه برای دربازکن ثانویه یا جک پارکینگ استفاده نمایید.

شماره 8: دکمه دربازکن
برای آزاد کردن سیستم قفل دربازکن درب ورودی استفاده می‌شود.

شماره 9: کلید OFF/ ON
برای روشن و یا خاموش کردن سیستم

شماره 10: کاهش مقادیر آیتم‌های مختلف در تنظیمات تصویر

شماره 11: دکمه Menu جهت تنظیمات تصویر (Color, Brightness, Contrast) و منوی تنظیمات کلی (در حالت Stand by )

شماره 12: افزایش مقادیر آیتم‌های مختلف در تنظیمات تصویر

شماره 13: محل قرار دادن SD card

شماره 14: محل قرار گرفتن فیش گوشی

شماره 15: محل بستن پیچ‌های براکت

شماره 16: کانکتور 5 تایی اتصال به پنل اول

شماره 17: کانکتور 4 تایی اتصال به پنل دوم

شماره 18: کانکتور ارتباط داخلی صوتی بین واحدها و نگهبانی

شماره 19: کانکتور ۲ تایی اتصال به درب ثانویه یا جک پارکینگ

شماره 20: جمپر استفاده از سوئیچر داخلی (فقط جهت ورودی اول)



نصب مانیتور سیماران

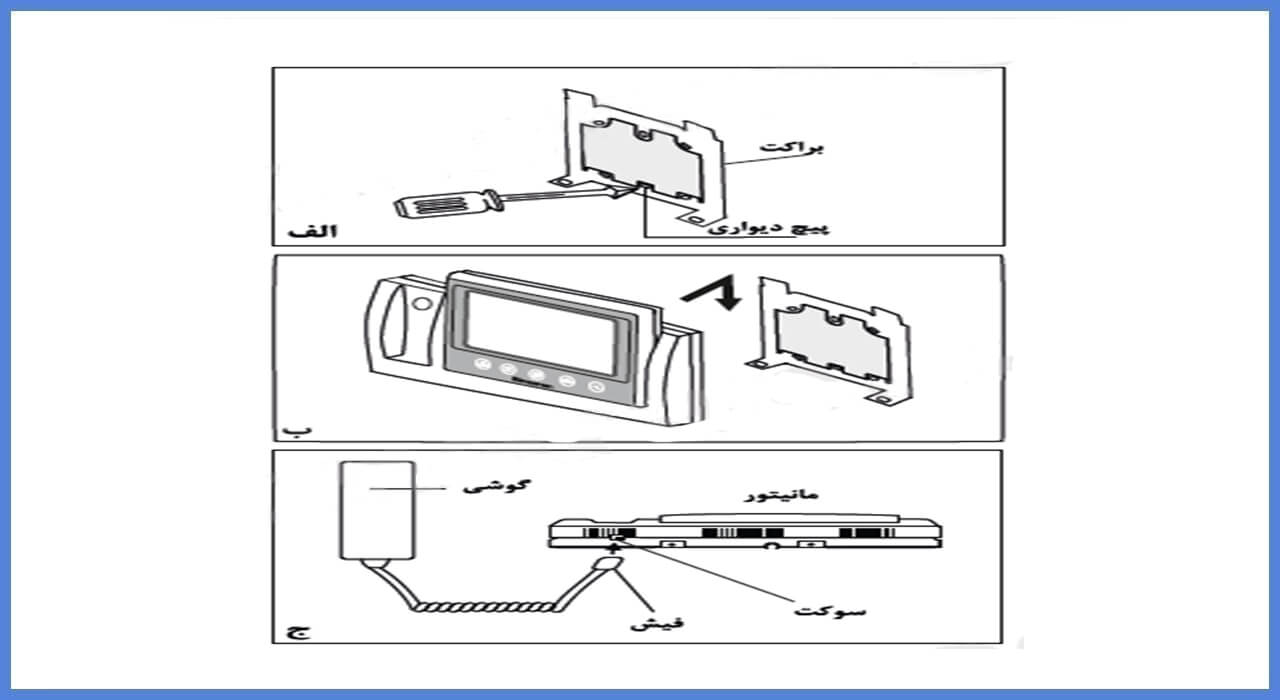

راهنمای نصب مانیتور کلید لمسی 7 اینچ مدل HS-72TK/M100

۱- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلاب‌ها به سمت بالا قرار گرفته، به طوری که سیم‌ها در مرکز آن قرار گیرد، با 2 پیچ دیواری، به صورتی مطمئن به دیوار پیچ کنید. سپس سیم‌ها را بیرون کشیده و آنها را به کانکتور پشت مانیتور متصل کنید. (شکل الف)
با قرار دادن مانیتور روی دو قلاب بالای براکت و پایین کشیدن آن، مانیتور را روی براکت سوار کنید. (شکل ب)

۲- سیم گوشی را متصل کنید. (شکل ج)

۳- برق را متصل کنید.

4- دکمه ON/OFF را در حالت ON قرار دهید.

نکات مهم در نصب:
1-دستگاه مانیتور و پنل را در جاهای پر گردوغبار معرض نور مستقیم خورشید (یا دیگر منابع قوی نور)، دمای بالا (بیش از 40 درجه سانتی‌گراد) یا شرایط رطوبت زیاد، نصب نکنید. همچنین محل‌های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

۲- برای بهبود کیفیت صدا و تصویر، از سیم mm0/6 فویل‌دار استفاده کرده و مسیر سیم‌کشی را دور از مسیر سیم‌های برق انتخاب کنید.

۳-برای انتقال تصویر به فواصل بیش از ۵۰ متر، از کابل کواکسیال استفاده کنید.

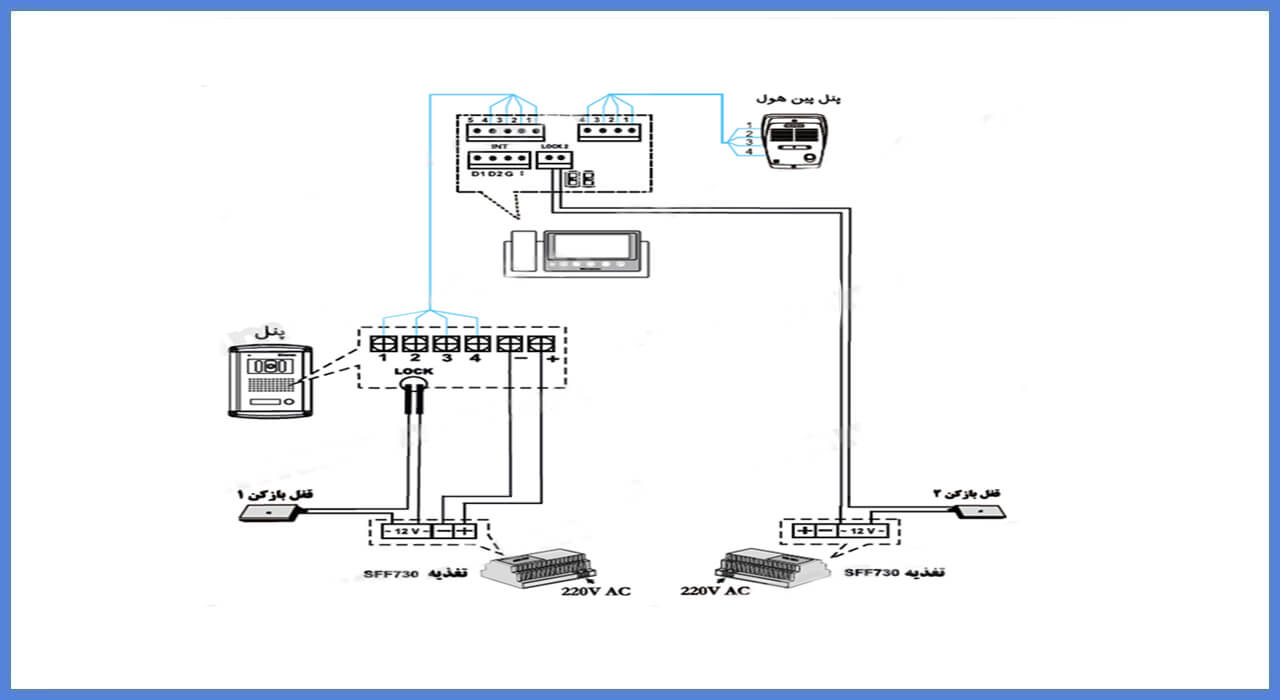

آموزش روش سیم بندی سیستم 1 واحدی با پنل فراز

نصب مانیتور سیماران

توجه: در این روش توجه داشته باشید که باید هر 2 جمپر پشت مانیتور در جای خود بمانند.

آموزش نحوه سیم بندی سیستم 1 واحدی با پنل فوژان

نصب مانیتور سیمارانتوجه: در این روش توجه داشته باشید که باید هر 2 جمپر پشت مانیتور در جای خود بمانند.

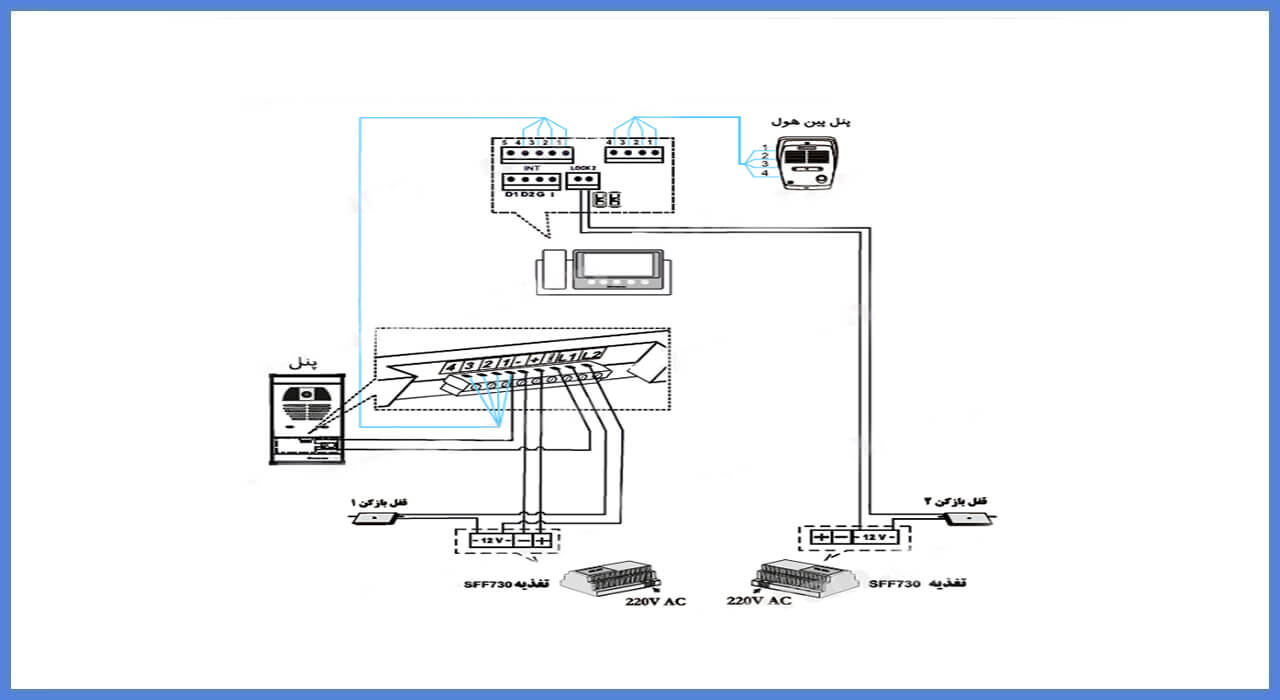

شیوه سیم بندی جهت استفاده از سوئیچر داخلی

نصب مانیتور سیمارانتوجه: برای استفاده از سوئیچر داخلی، باید هر 2 جمپر پشت مانیتور برداشته شوند.

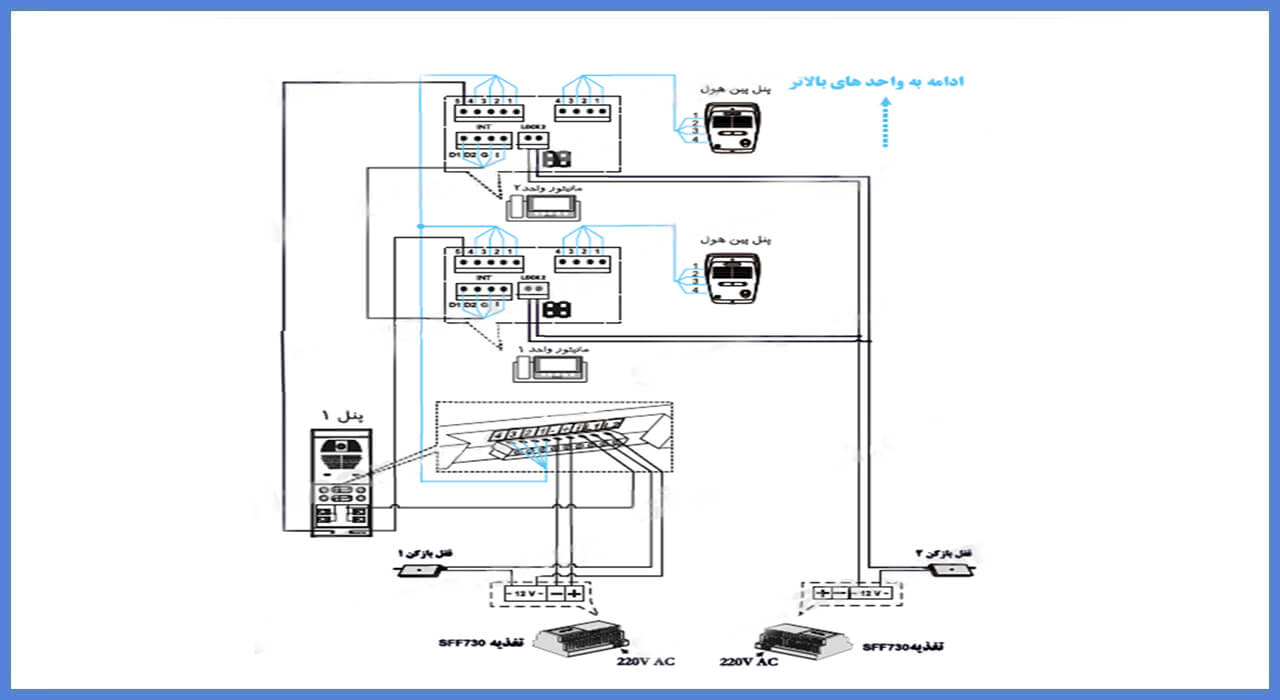

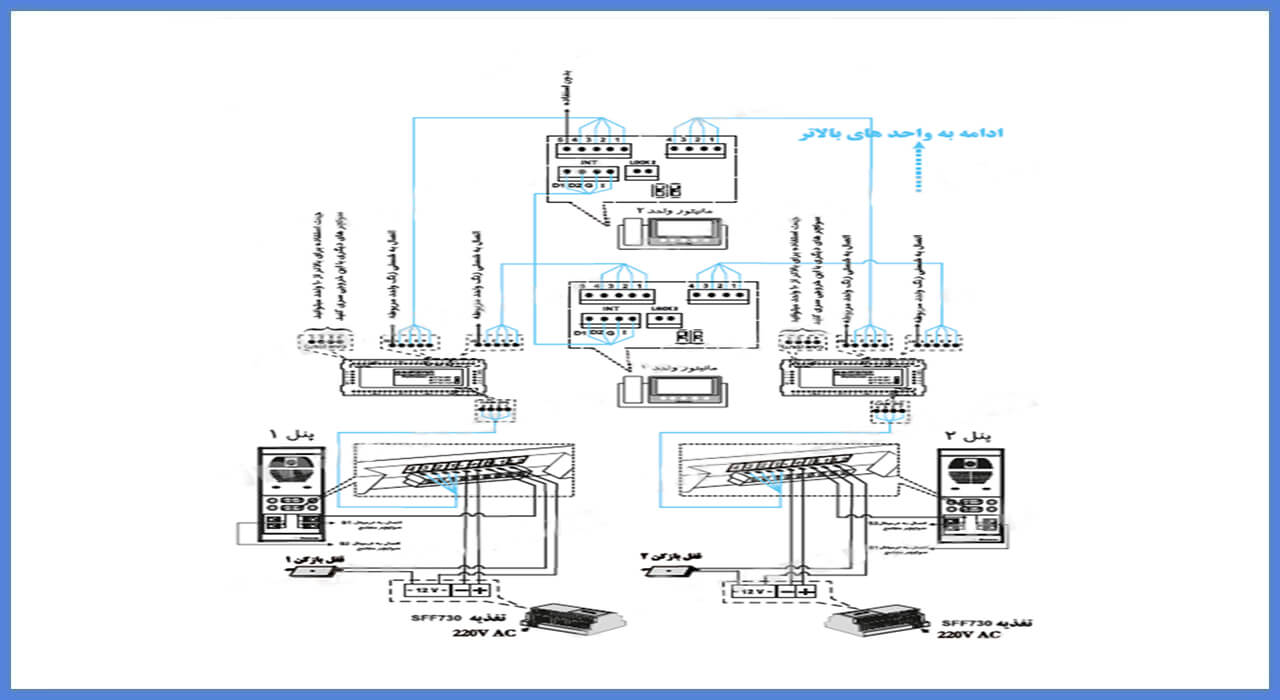

آموزش اصول سیم بندی با استفاده از سوئیچر مجتمع

نصب مانیتور سیمارانتوجه: برای استفاده از سوئیچر مجتمع، باید هر 2 جمپر پشت مانیتور در جای خود بمانند.

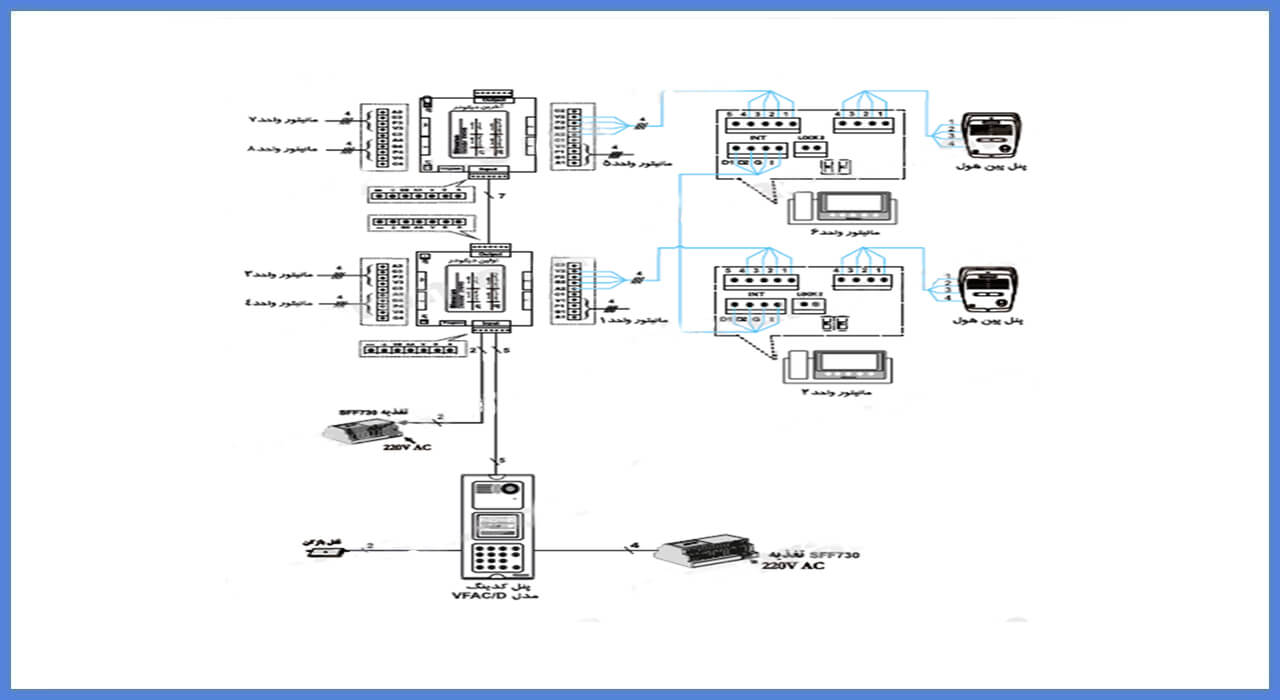

نحوه سیم بندی سیستم کدینگ در مانیتور HS-72TK/M100 کلید لمسی

نصب مانیتور سیمارانتوجه: همچنین برای سیم بندی و برای استفاده از سیستم کدینگ باید هر 2 جمپر پشت مانیتور در جای خود بمانند.

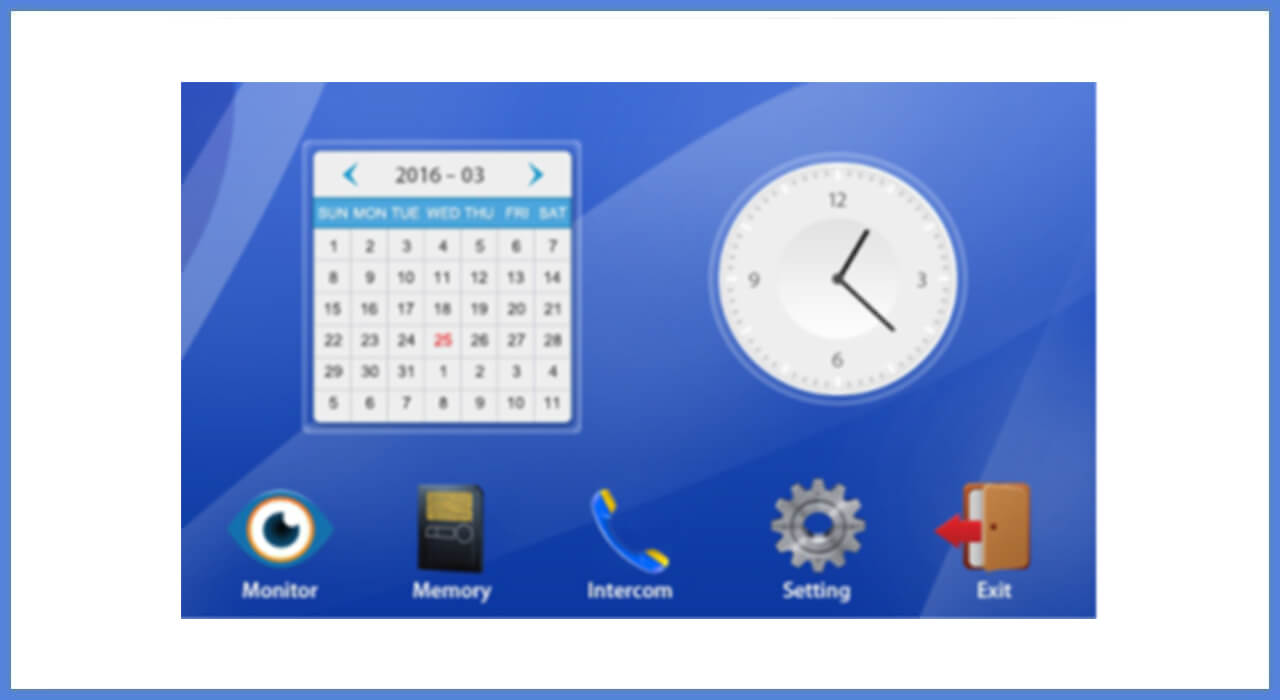

منوی اصلی مانیتور آیفون تصویری 7 اینچ مدل HS-72TK/M100


نصب مانیتور سیماراندر حالت Stand by (وقتی Lcd خاموش است) با برداشتن گوشی، منوی اصلی روی صفحه‌نمایش داده می‌شود.

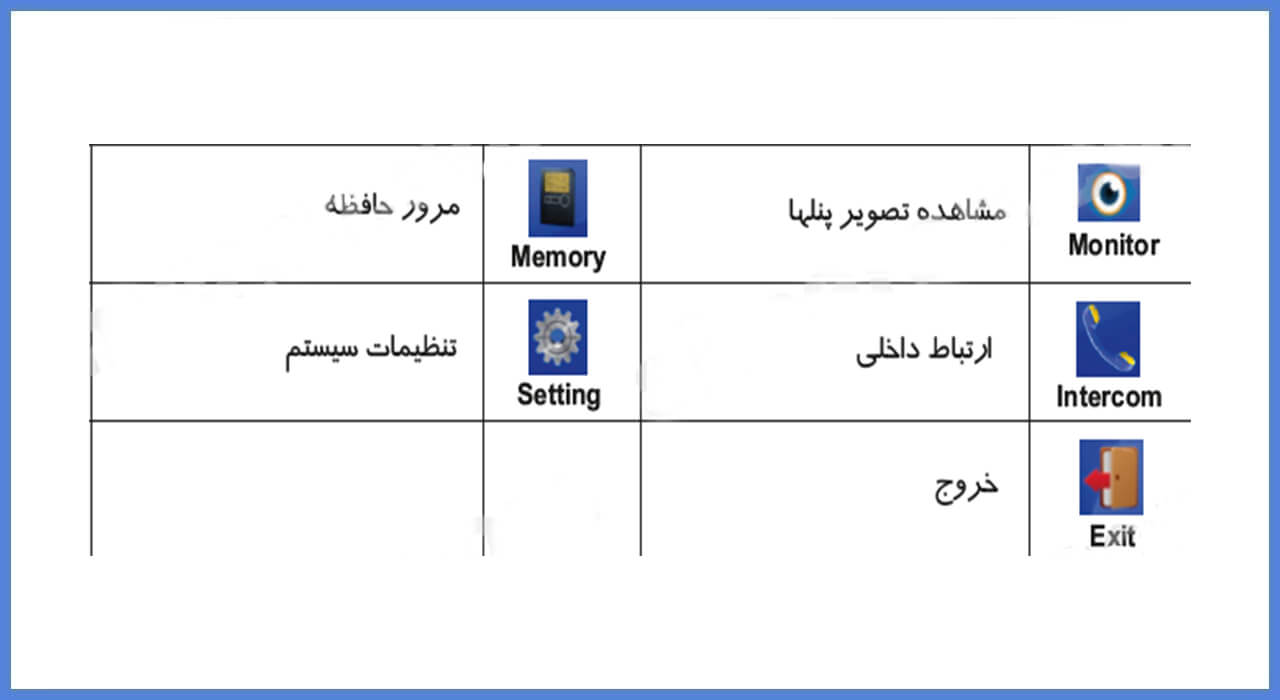

معرفی آیکون مانیتور آیفون تصویری 7 اینچ مدل HS-72TK/M100

نصب مانیتور سیماران

مشاهده تصویر پنل‌ها (Monitor)

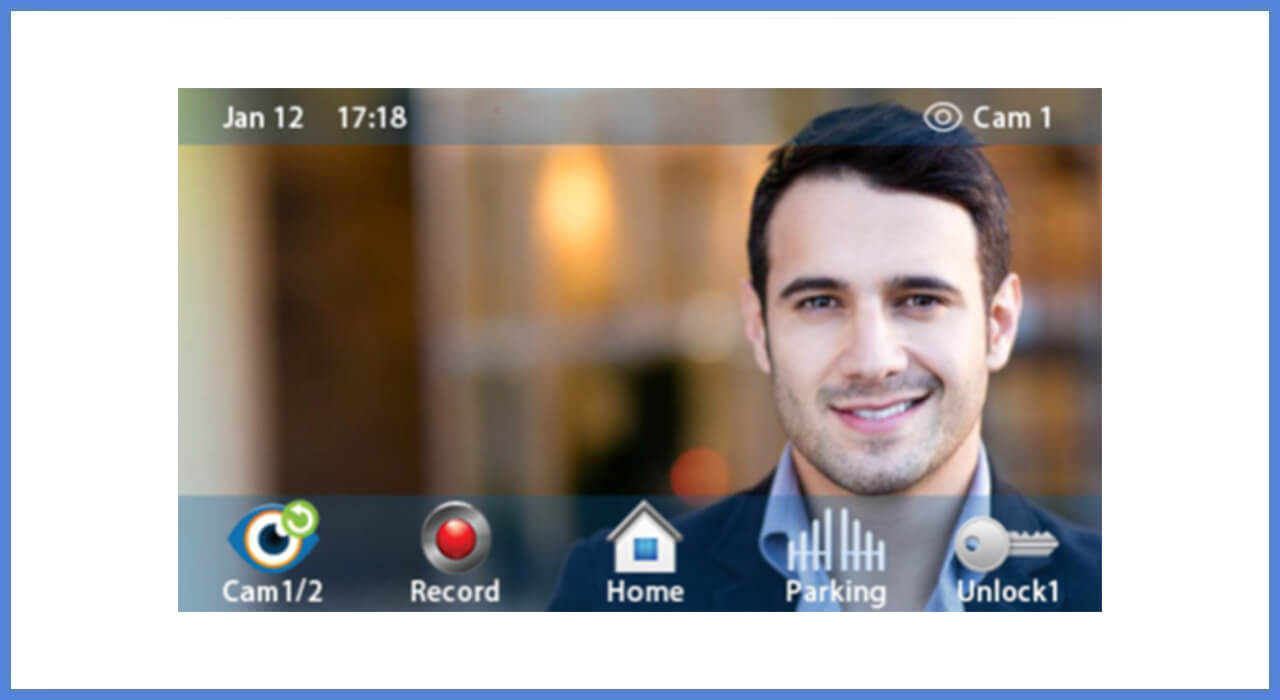

نصب مانیتور سیمارانزمانی که مراجعه‌کننده از طریق پنل ورودی به مانیتور واحد زنگ می‌زند و یا اینکه از داخل واحد، دکمه آیکون Monitor را لمس کنید، صفحه‌ی زیر همراه با تصویر پنل سیماران به نمایش در می‌آید.

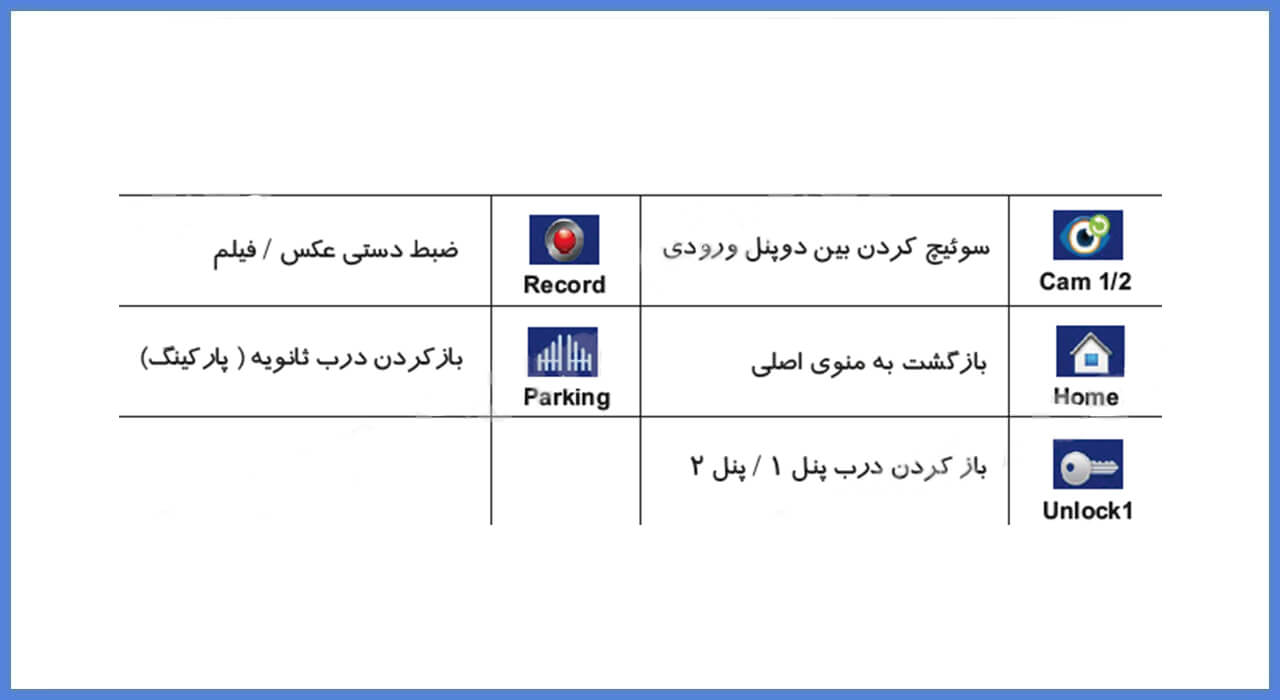

تعریف آیکون کلید لمسی بر روی مانیتور HS-72TK/M100

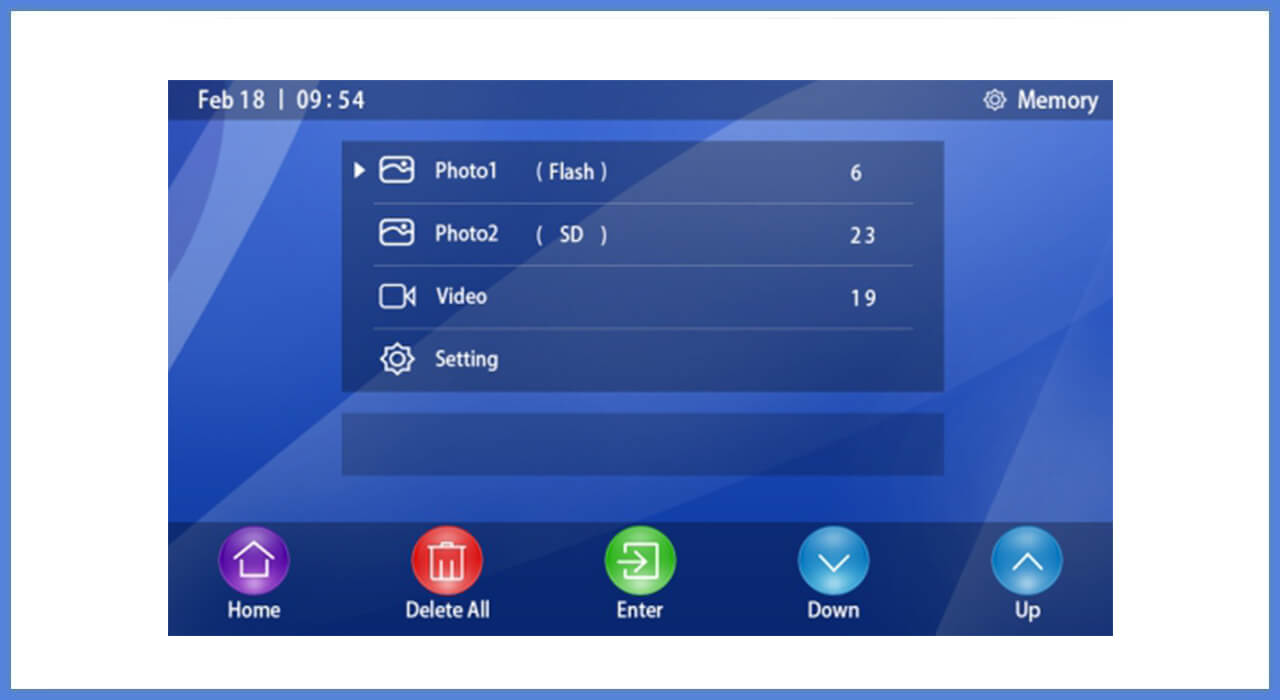

نصب مانیتور سیمارانمرور حافظه (Memory): در این صفحه می‌توانید عکس‌ها یا فیلم‌های ذخیره شده در حافظه داخلی (Flash) یا SD Card را مرور کنید و همچنین می‌توانید مد عملکرد حافظه را تنظیم نمایید.

نصب مانیتور سیماران

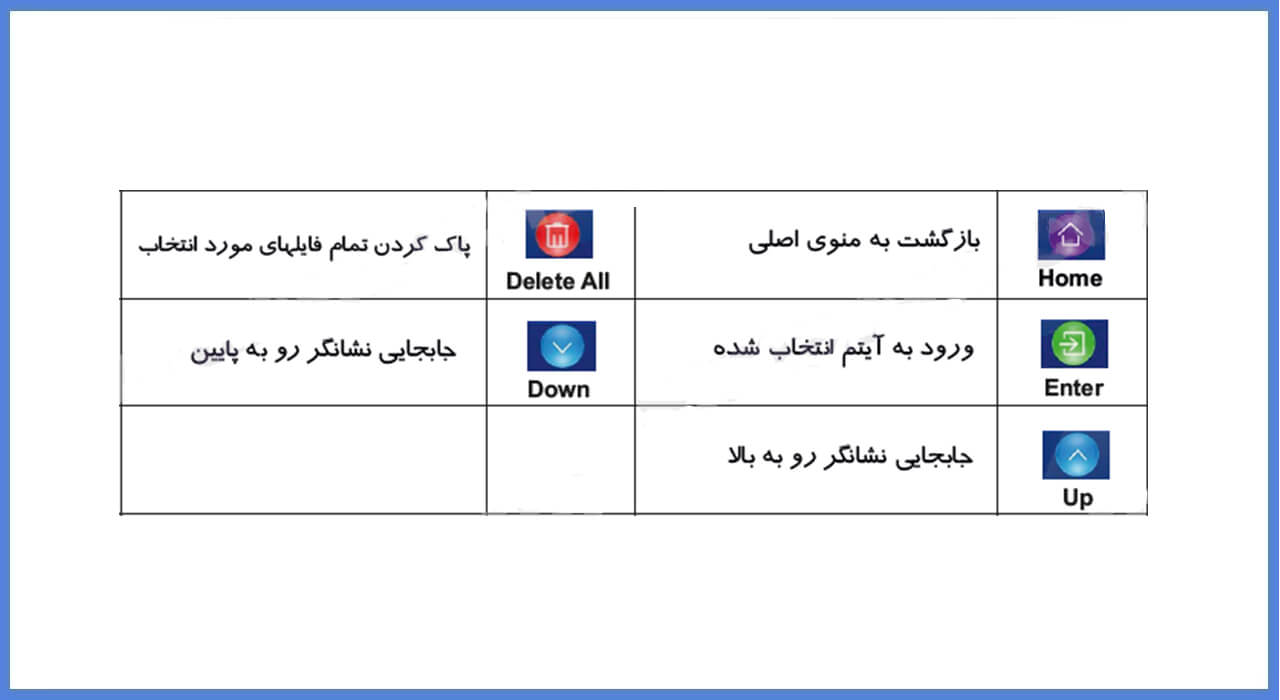

معرفی آیکون بخش حافظه مانیتور آیفون تصویری 7 اینچ مدل HS-72TK/M100

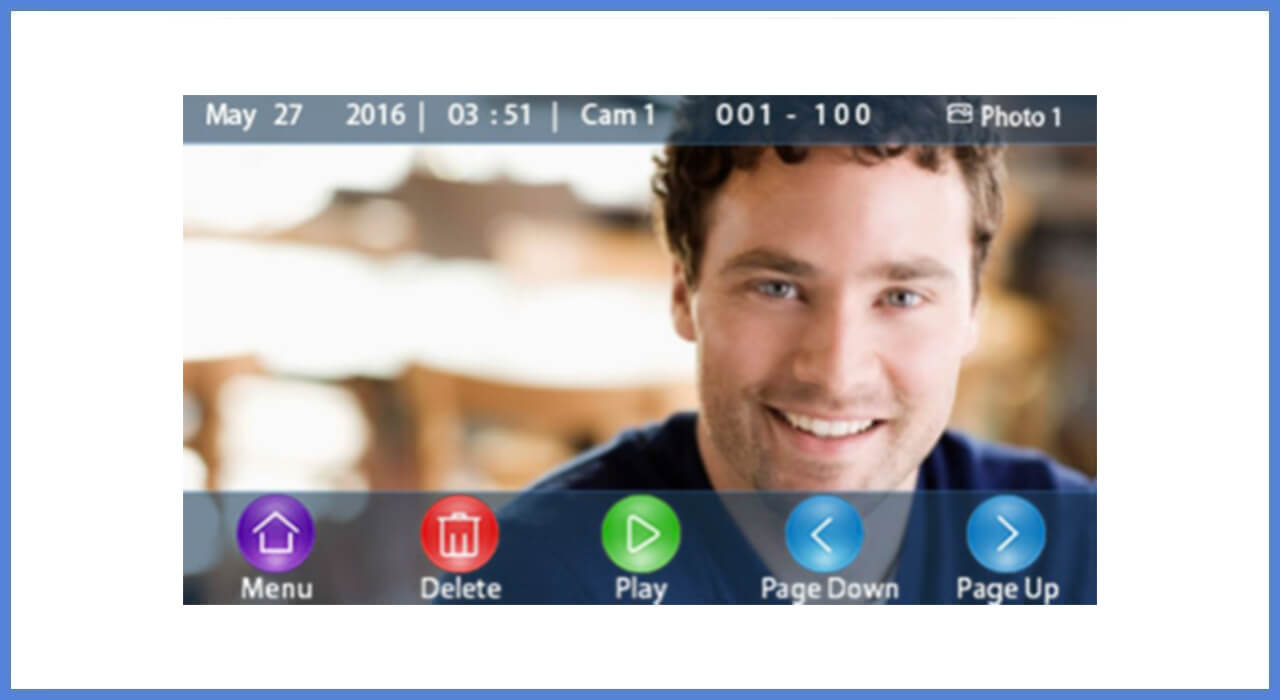

نصب مانیتور سیماران پوشه عکس‌های حافظه داخلی (Photo1(Flash

نصب مانیتور سیماران

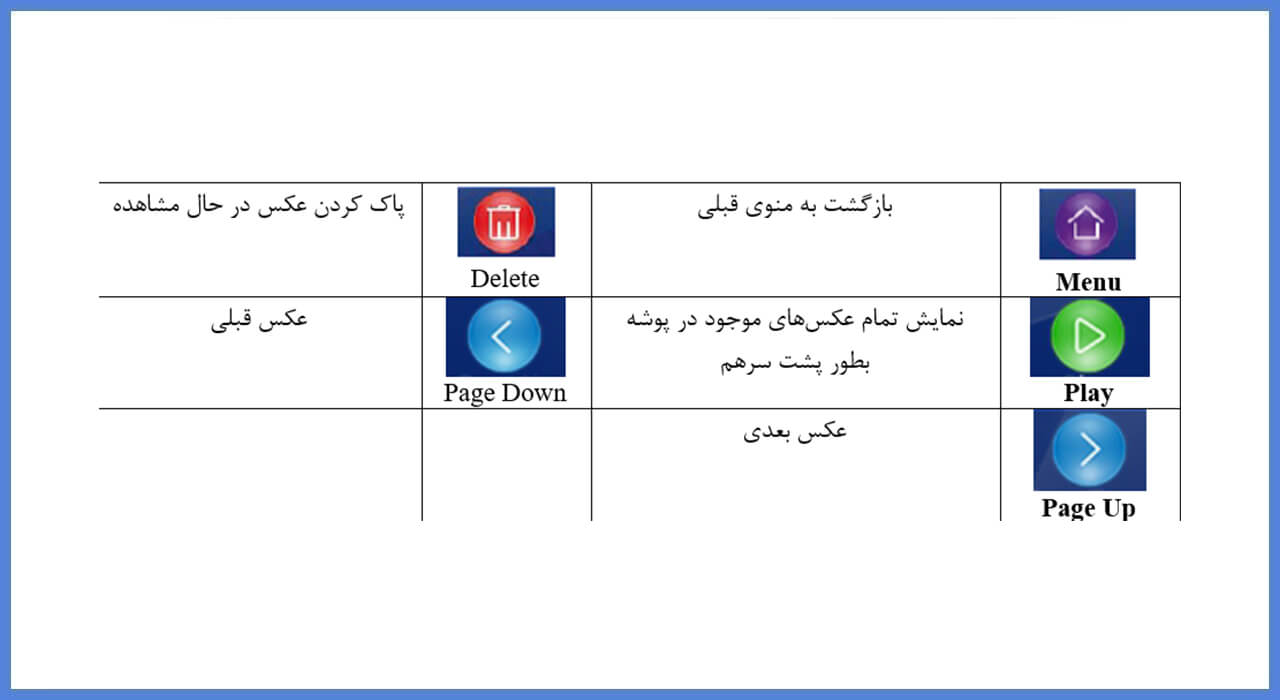

معرفی آیکون‌‌های مربوط به بخش فایل تصاویر ذخیره شده در مانیتور HS-72TK/M100 کلید لمسی

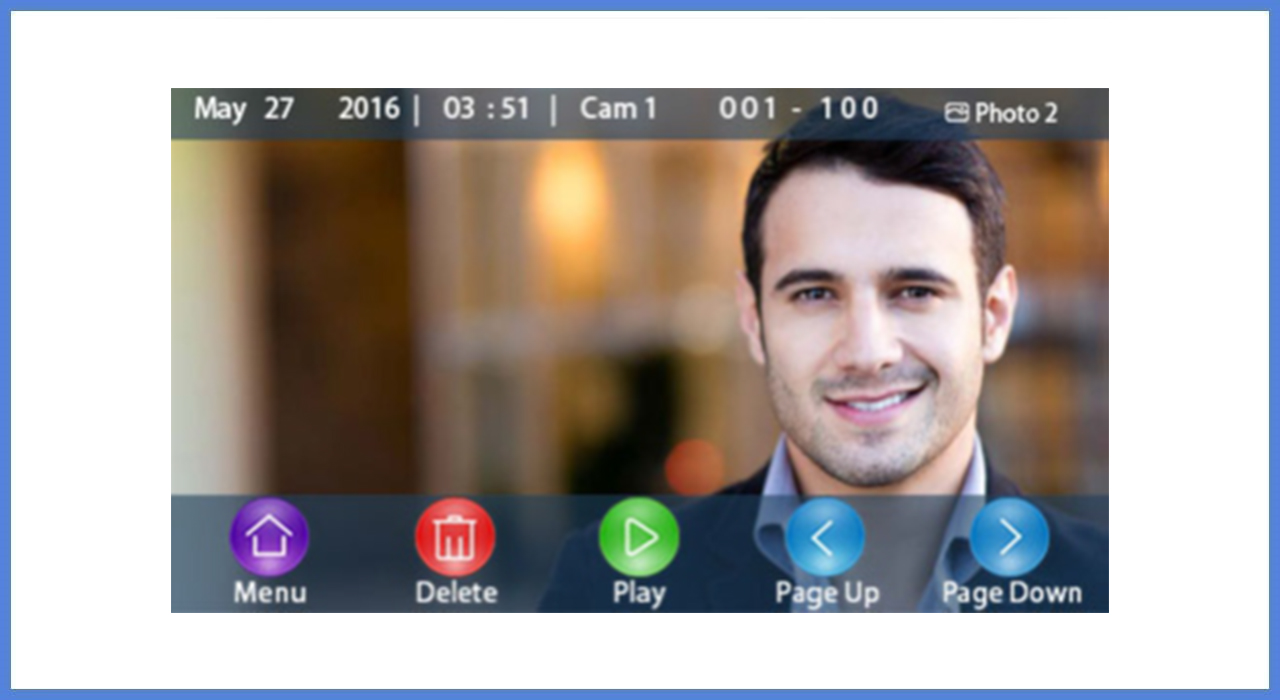

نصب مانیتور سیمارانتصویر پوشه عکس‌های حافظه خارجی (Photo2 (SD

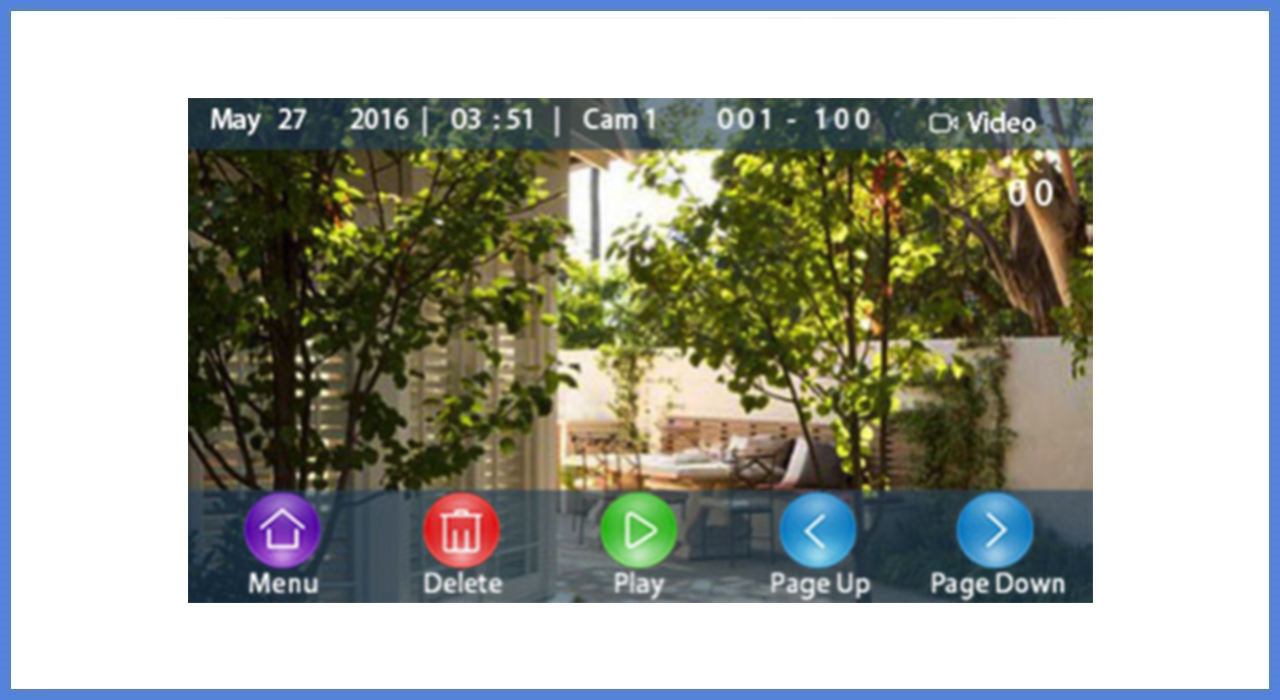

نصب مانیتور سیمارانآیکون‌های موجود در این صفحه مشابه صفحه Photo 1 هستند. همچنین در پوشه‌ی فیلم‌های ذخیره شده در حافظه خارجی (Video) می‌توانید به عکس و فیلم‌های ایجاد شده دسترسی پیدا کنید.

نصب مانیتور سیمارانآیکون‌های موجود در این صفحه نیز مشابه صفحه Photo1 هستند، با این تفاوت که آیکون Play عمل پخش فیلم انتخاب شده را انجام می‌دهد.

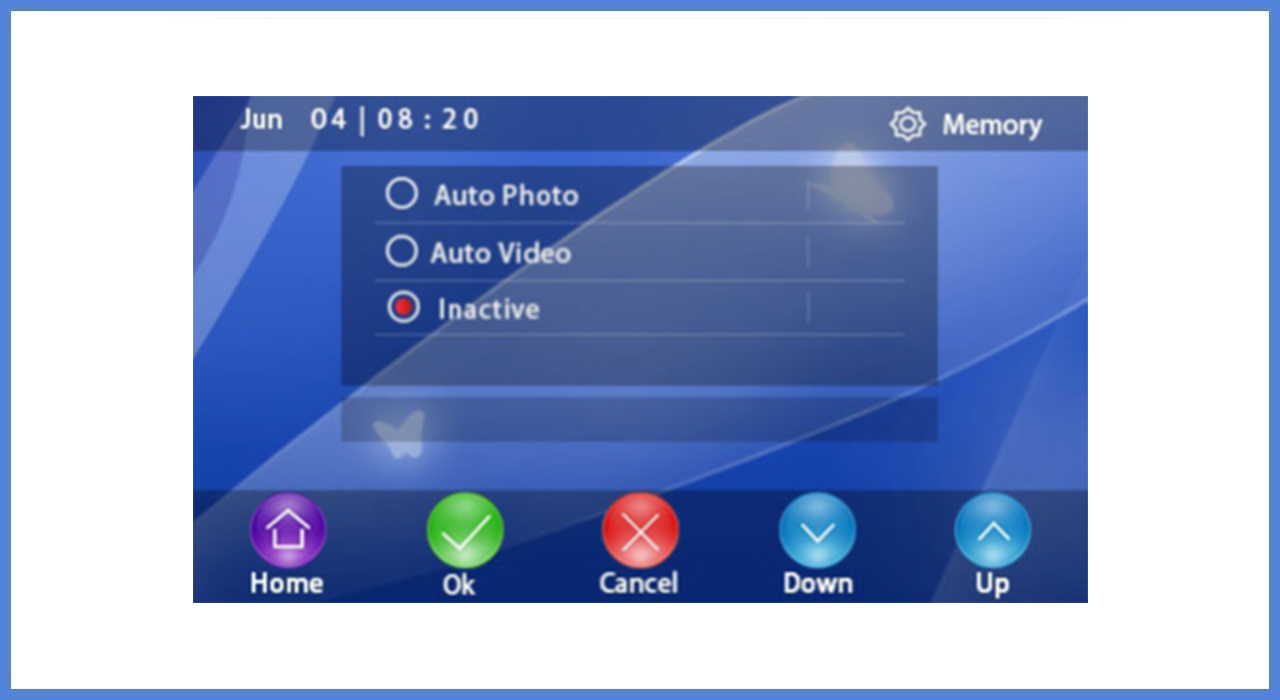

 تنظیم مد عملکرد (Setting)

نصب مانیتور سیماران

کاربرد آیکون های مربوط به بخش تنظیم عملکرد

 نصب مانیتور سیمارانAuto photo: در این مد وقتی مراجعه‌کننده از طریق پنل با واحد تماس می‌گیرد، بطور اتوماتیک یک عکس ذخیره می‌شود.
Auto Video: در این مد وقتی مراجعه‌کننده از طریق پنل با واحد تماس می‌گیرد، بطور اتوماتیک یک فیلم ۱۵ ثانیه‌ای با صدا ذخیره می‌شود. (این مد با وجود حافظه خارجی فعال می‌گردد.)
Inactive: در این مد با تماس مراجعه‌کننده بطور اتوماتیک عکس یا فیلم ذخیره نمی‌شود و فقط بطور دستی می‌توان عکس ذخیره کرد.
(Intercom):  ارتباط داخلی

نصب مانیتور سیماران
پس از وارد شدن به این صفحه ابتدا گوشی را برداشته سپس برای ارتباط با واحدهای دیگر ابتدا شماره واحد مورد نظر خود را انتخاب نمایید و سپس کلید آیکون call را لمس کنید و برای تماس با نگهبانی می‌بایست کلید آیکون Guard را لمس نمایید.

نصب مانیتور سیماراندر ادامه برای قطع ارتباط بر روی کلید Hom بزنید یا آن را لمس کنید.

نصب مانیتور سیمارانمی‌توانید معرفی هر کدام از آیکون‌ها به همراه کاربرد آنها را در تصویر پایین ملاحظه بفرمایید.

نصب مانیتور سیماران


تنظیمات سیستم (Setting)


نصب مانیتور سیماران


معرفی آیکون بخش تنظیمات


نصب مانیتور سیماران

صدای زنگ (Ringtone):

نصب مانیتور سیماران

با کمک تصویر پایین بهتر با معنا، مفهوم و کاربرد هر یک از آیکون‌های بخش صدای زنگ بیشتر آشنا می‌شوید.

نصب مانیتور سیمارانملودی زنگ پنل‌ها Cam Melody: در این قسمت می‌توانید یکی از ۱۶ ملودی را جهت زنگ پنل‌ها انتخاب نمایید.
ملودی زنگ ارتباط داخلی Intercom Melody: در این قسمت می‌توانید یکی از ۱۶ ملودی را جهت زنگ ارتباط داخلی انتخاب نمایید.
حجم صدای زنگ Loundness: در این قسمت می‌توانید حجم صدای زنگ را از سطح ۱ تا 4 انتخاب کنید.
 تاریخ و زمان (Date & Time): از این قسمت می‌توانید زمان و تاریخ سیستم آیفون را تنظیم کنید.

نصب مانیتور سیمارانالبته آیکون‌های موجود در این صفحه، مشابه صفحه Ringtone هستند.

زبان (Language): با انتخاب این آیکون وارد صفحه زیر می‌شوید و می‌توانید زبان فارسی و یا لاتین را انتخاب نمایید و برای برگشت و تأیید آیکون menu را لمس کنید.
 نصب مانیتور سیماران


 تنظیمات شماره واحد Set Unit No


نصب مانیتور سیمارانبا انتخاب این آیتم و لمس دکمه Set Unit no وارد تنظیمات شماره واحد می‌شوید. و در این قسمت می‌توانید شماره واحد را تغییر دهید. در منو زیر رمز 2200 را وارد نمایید و کلید آیکون Enter را لمس نمایید.

نصب مانیتور سیماران

معرفی آیکون های بخش Set Unit No

نصب مانیتور سیماران

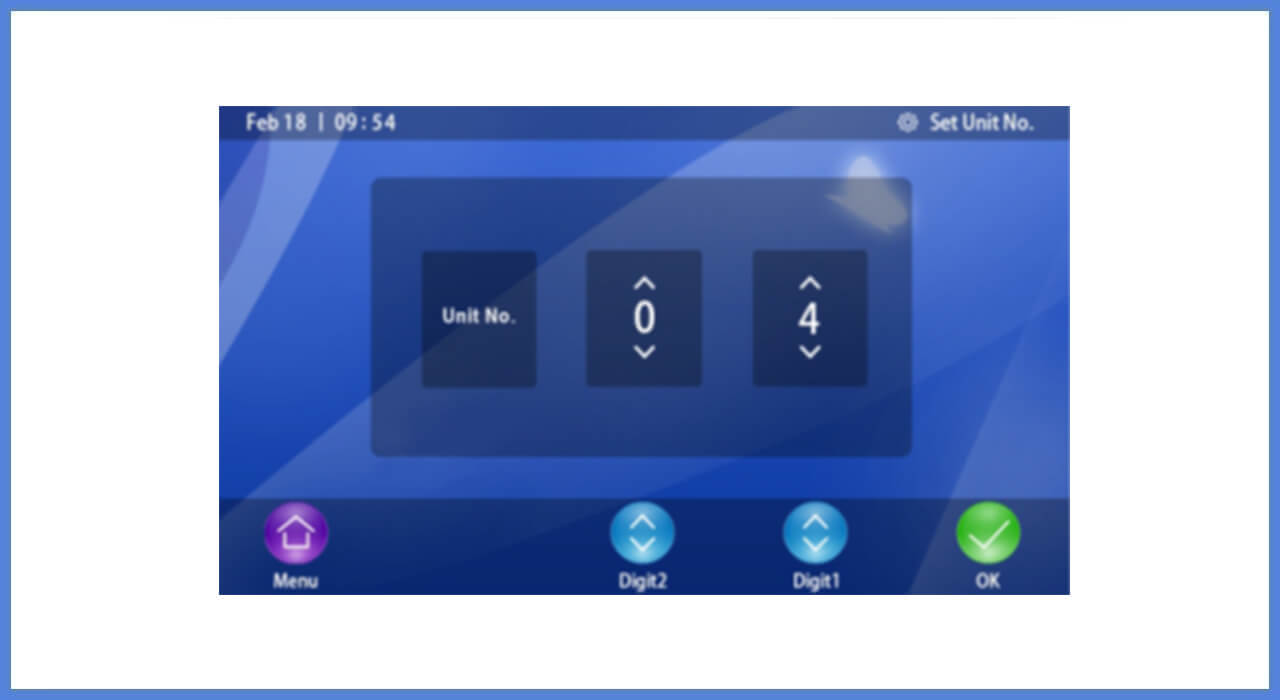

در این قسمت می‌توانید شماره واحد خود را تغییر دهید و سپس تغییرات خود را با لمس کلید آیکون ok ثبت نمایید.

نصب مانیتور سیمارانمعرفی کاربرد هر کدام از آیکون‌ها طبق تصویر پایین این بخش به شرح ذیل است:

نصب مانیتور سیمارانفرمت حافظه داخلی (Format Flash): با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes، تمامی عکس‌های ذخیره شده در حافظه داخلی پاک شده و این حافظه فرمت می‌شود.

نصب مانیتور سیماران

فرمت حافظه خارجی (Format SD): با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes، تمامی عکس‌ها و فیلم‌های ذخیره شده در حافظه خارجی (SD) پاک شده و این حافظه فرمت می‌شود.

نصب مانیتور سیماران

کپی روی حافظه خارجی (Copy to SD): با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes، تمامی عکس‌های حافظه داخلی بر روی حافظه خارجی (SD) کپی می‌شوند.
 نصب مانیتور سیماران

تنظیمات اولیه (Default Setting): با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes، تمامی تنظیمات، به حالت اولیه کارخانه باز می‌گردند.

نصب مانیتور سیماران

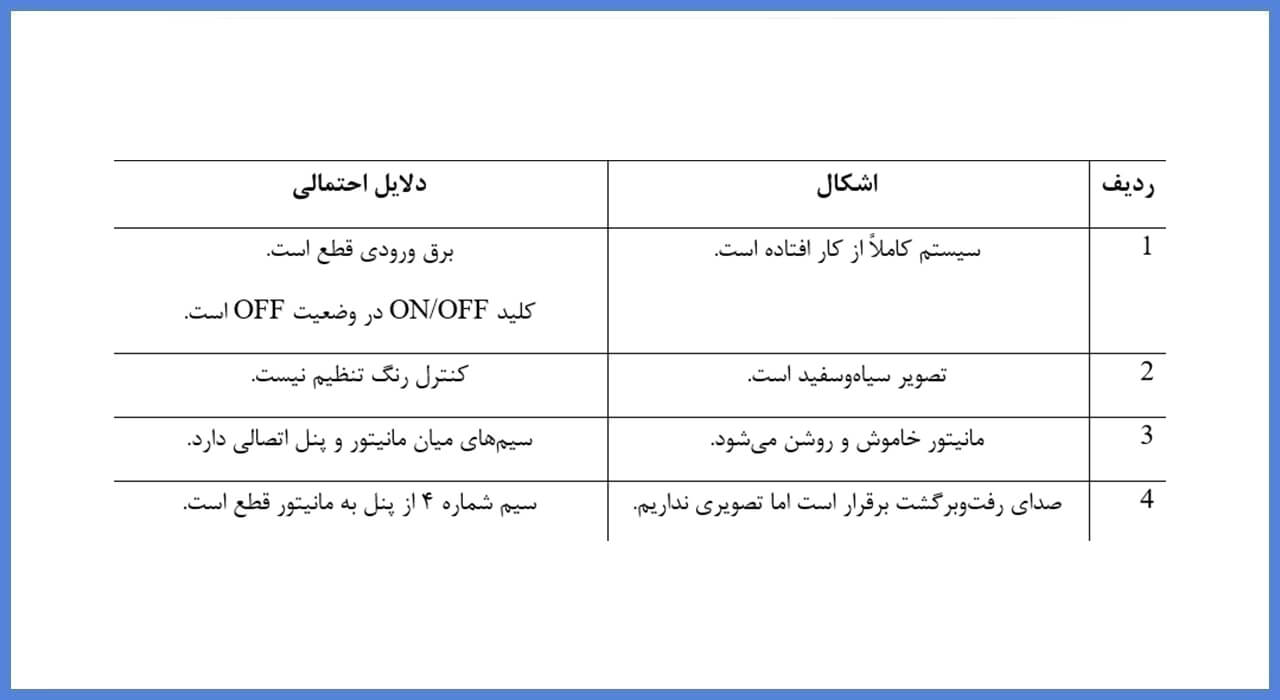

راهنمای رفع اشکالات مانیتور دربازکن تصویری 7 اینچ مدل HS-72TK/M100 کلید لمسی رنگی

نصب مانیتور سیماران

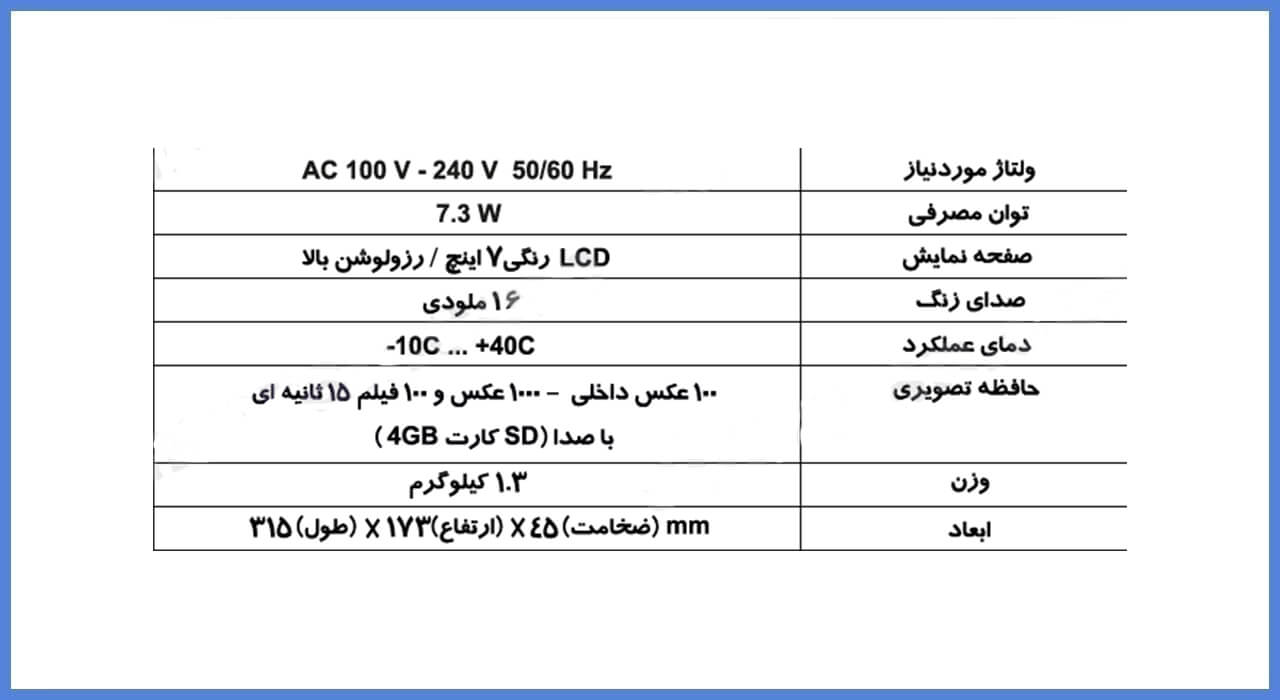

مشخصات فنی صفحه نمایش آیفون 7 اینچ مدل HS-72TK/M100 کلید لمسی رنگی

نصب مانیتور سیماران
