آموزش نصب دوربین مداربسته IP

نحوه نصب دوربین مدار بسته IP: در این قسمت شما با طریقه نصب و راه اندازی دوربین های مداربسته IP آشنا شده و چگونگی تنظیمات را آموزش می بینید.

تعداد بازدید: 4964

توضیحات کامل

آموزش نصب دوربین مداربسته IP

طریقه نصب و راه اندازی دوربین مدار بسته IP:

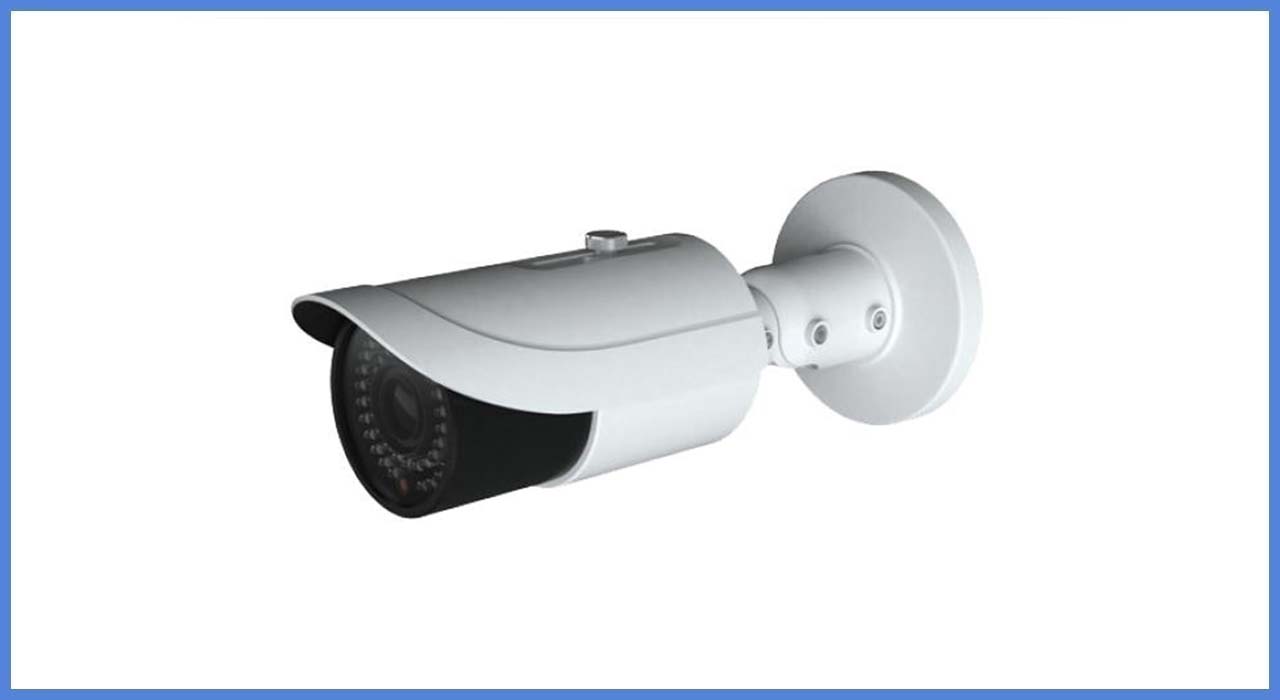

 دوربین مداربسته IPسیماران

نحوه ی اتصال دوربین آی پی سیماران:

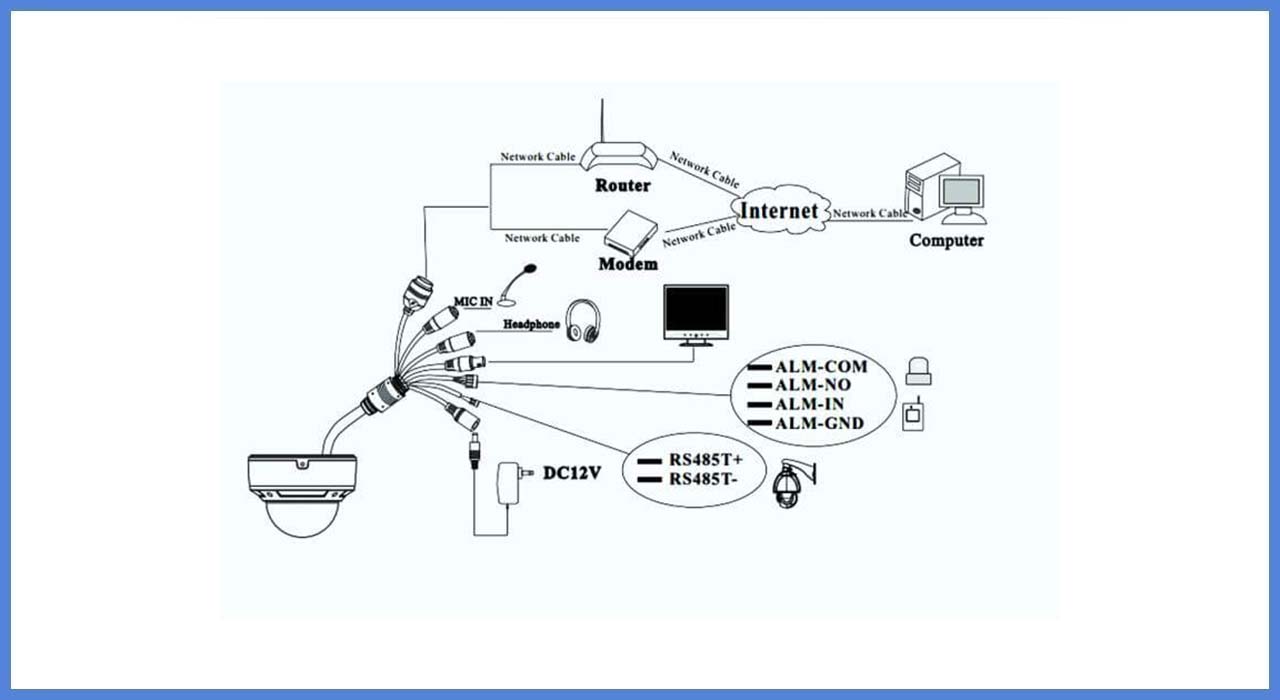

در تصاویر زیر چگونگی اتصالات یک دوربین IP را مشاهده می نمایید.

 دوربین مداربسته IPسیماران



جهت مشاهده ی لیست دوربین های IP سیماران کلیک کنید.

 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران

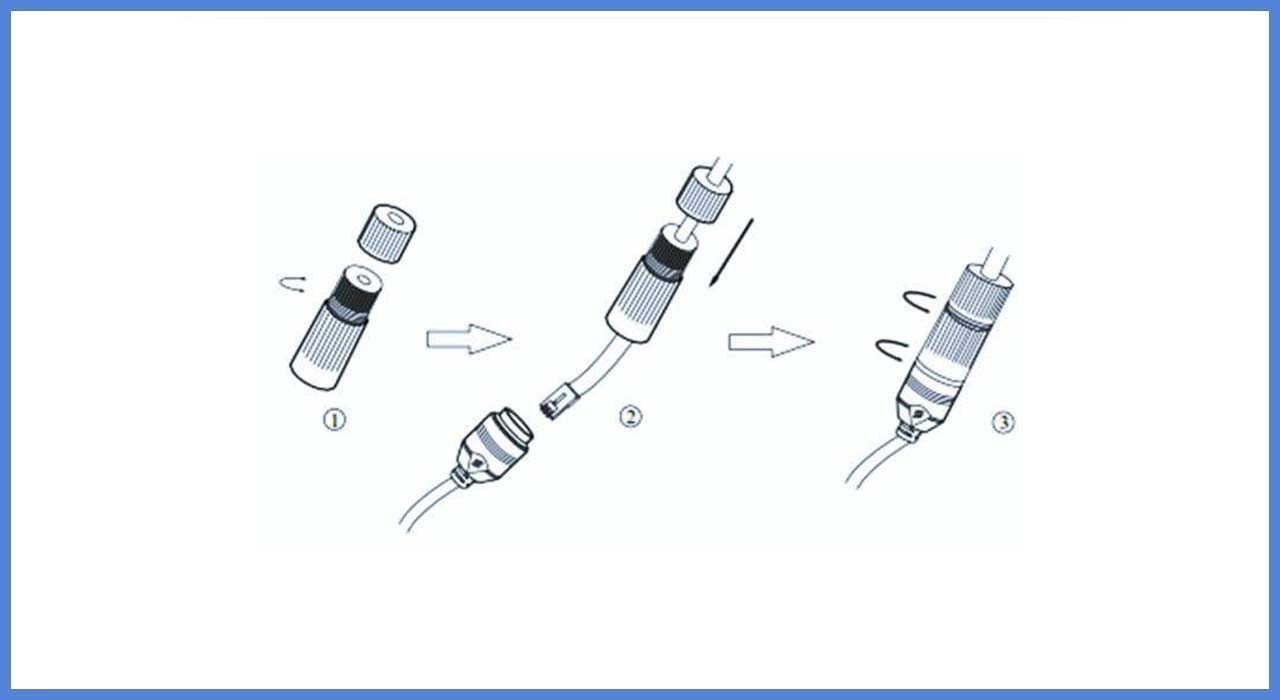

نحوه اتصال کابل شبکه به دوربین IP سیماران:

 دوربین مداربسته IPسیماران



دوربین های تحت شبکه (IP) را می توان به دو روش راه اندازی و مشاهده نمود:

  1. با استفاده از کامپیوتر(PC)

  2. با استفاده از دستگاه ضبط دیجیتال (NVR)



راه اندازی دوربین آی پی سیماران با استفاده از کامپیوتر (PC):

برای راه اندازی مستقیم دوربینIP، بوسیله PC باید دوربین را با یک کابل شبکه (RJ-45) به پورت کارت شبکه کامپیوتر و همچنین به یک آداپتور 12 ولت وصل نمود. لازم به ذکر است با یک سوییچ که دارای پورت (Power Over Ethernet) POE است می توان دوربین تحت شبکه را بدون نیاز به آداپتور توسط کابل شبکه به سوییچ و از آن به کامپیوتر وصل کرد. (پورت POE پورتی است که می توانند کارت شبکه علاوه بر ارسال و دریافت اطلاعات، تغذیه برق را هم برای دستگاهی که به آن وصل شده تامین کند.)

 دوربین مداربسته IPسیماران

برای مشاهده تصویر دوربین IP در PC ابتدا لوح فشرده حاوی اطلاعات دوربین را داخل PC قرار داده و با باز کردن پوشه مربوطه اطلاعات و نرم افزار راه اندازی دوربین در اختیارتان قرار می گیرد. پوشه IP Tool که حاوی نرم افزار دوربین است را باز کنید.

 دوربین مداربسته IPسیماران

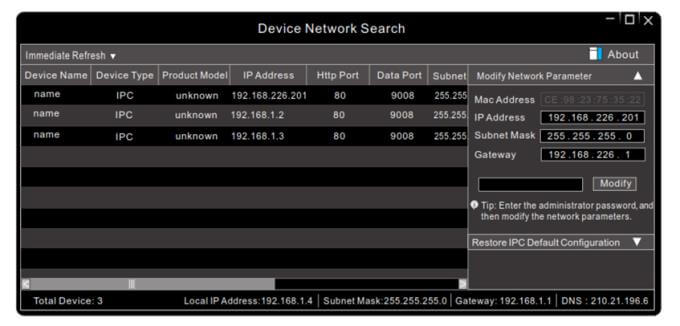

سپس روی گزینه setup کلیک نموده و نرم افزار IP Tools را نصب نمایید. بعد از نصب نرم افزار به محل نصب برنامه رفته و روی گزینه IP Tools کلیک نموده سپس روی گزینه Immediate Refresh کلیک نموده تا Address دوربین متصل به PC نمایش داده شود. بدین ترتیب IP address دوربین متصل به PC نشان داده می شود:

 دوربین مداربسته IPسیماران



تغییر آدرس IP دوربین مداربسته:

جهت تغییر IP Address کافیست بر روی IP مربوطه در لیست IP های Search شده کلیک کرده و آدرس آن را طبق تصویر بالا، در سمت راست مشاهده و سپس آن را به آدرس مدنظر تغییر دهید. پس از وارد کردن (123456) Password دوربین، Modify کنید.

سپس مرورگر (IP) Internet Explorer را باز کرده و IP Address دوربین را وارد کنید:

 دوربین مداربسته IPسیماران

بدین ترتیب صفحه زیر باز می شود:



 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران

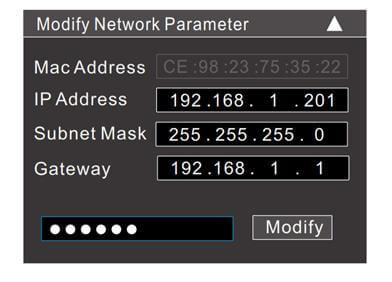

آدرس IP پیش فرض 192.168.226.201 می باشد. برای تغییر دادن IP آدرس ابتدا بر  روی آدرس دوربین مورد نظر کلیک نموده که اطلاعات شبکه دوربین در سمت راست مشاهده می شود، حال برای تغییر IP دوربین در قسمت IP Address می توان IP دوربین جدید را وارد نموده و همچنین Subnet Mask و Gateway را هم تغییر داد. جهت اعمال نهایی این تغییرات نیاز است رمز عبور کاربری رمز عبور پیش فرض 123456) را در قسمت خالی پایین Modify Network Parameter وارد نموده و بر روی قسمت Modify کلیک نماید.

 دوربین مداربسته IPسیماران

برای مثال آدرس IP کامپیوتر شما 192.168.1.4 است، بنابراین آدرس IP دوربین شما باید به 192.168.1.X تغییر نماید که X می تواند هر عددی از 1 تا 255 (به غیر از 4 به این دلیل که آدرس خود کامپیوتر 192.168.1.4 می باشد) قرار بگیرد. با قرار دادن آدرس IP جدید و قرار دادن رمز عبور کاربری (پیش فرض : 123456 ) کلیک کردن بر روی گزینه Modify تغییر آدرس انجام می پذیرد.


تنظیمات مرورگر وب IE (اینترنت اکسپلورر) جهت ارتباط با دوربین IP:

در صورتی که صفحه تنظیمات منوی دوربین بر روی مرورگر وب IE ظاهر شود ولی تصویر دوربین در صفحه نمایش داده نشده نیاز به تنظیمات مرورگر IE می باشد که این تنظیمات به صورت زیر می باشد:

ابتدا بر روی منوی Tools کلیک نمایید (در صورت عدم وجود منوی فوق با فشردن کلید Alt+X کیبورد منوی فوق ظاهر خواهد گردید) سپس بر روی گزینه Internet Option کلیک نمایید.

 دوربین مداربسته IPسیماران



در کادر باز شده تبSecurity  را کلیک نمایید و سپس در تب Security گزینه Custom Level را انتخاب نمایید.

 دوربین مداربسته IPسیماران



و تیک گزینه های این پنجره ها را به صورت زیر چک کنید:

 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران



در کادر باز شده گزینه Yes را انتخاب نمایید و گزینه Ok را کلیک نمایید.

راه اندازی دوربین تحت شبکه از طریق دستگاه NVR:

برای اضافه کردن دوربین های IP به NVR نیاز است که ابتدا دوربین ها را به یک سوییچ متصل نموده و از آن به پورت شبکه (پورتLAN) که در پشت NVR قرار دارد وصل نمود.

 دوربین مداربسته IPسیماران

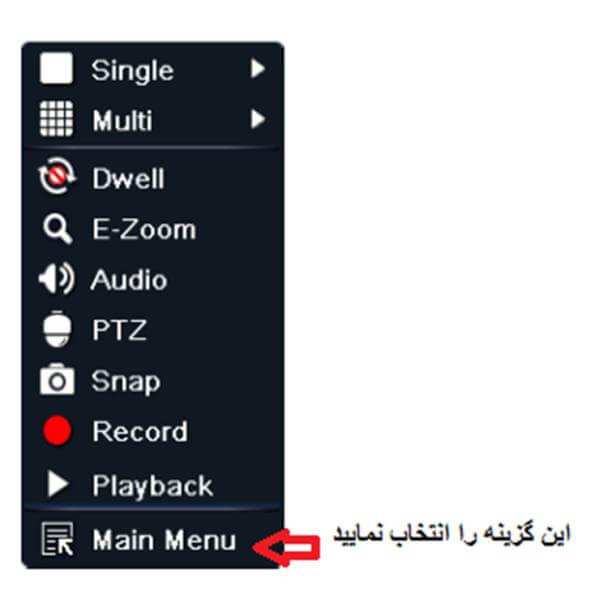

پس از بالا آمدن صفحه اصلی NVR، برای نمایش تصویر دوربین ها لازم است (پس از وارد کردن pass & user) طبق مسیر زیر عمل کنید.( 123456 : user : admin , password)

افزودن/ ویرایش دوربین→ مدیریت دوربین→ دوربین→تنظیمات→Start

 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران

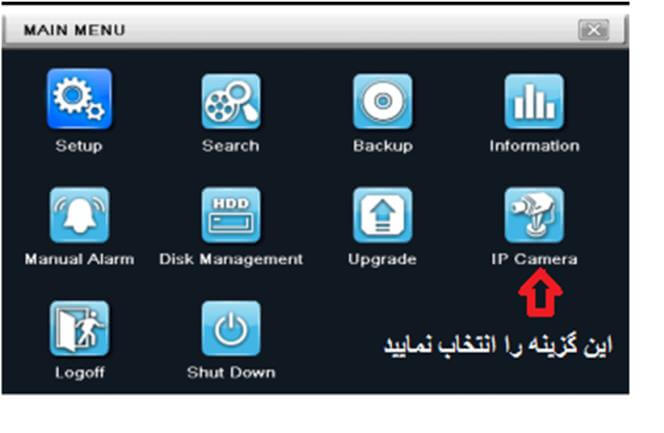

سپس در صفحه ظاهر شده گزینه IP Camera را انتخاب نمایید.

 دوربین مداربسته IPسیماران

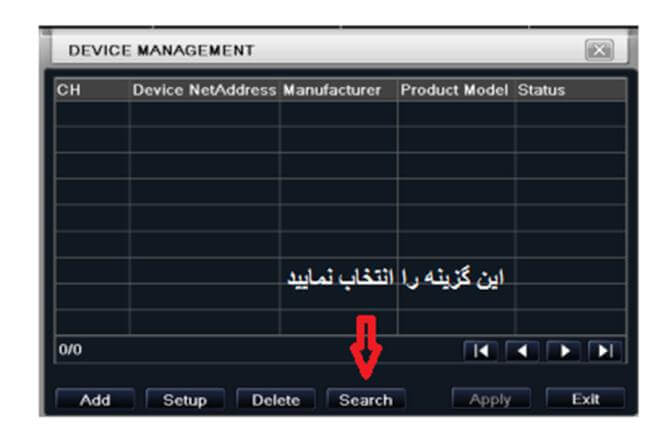

در ادامه گزینه Search را انتخاب نمایید تا IP Address دوربین های متصل به NVR را پیدا نمایید.

 دوربین مداربسته IPسیماران


سپس برای اینکه دوربین ها را به NVR اضافه کنید ابتدا گزینه تنظیمات را انتخاب نمایید.

 دوربین مداربسته IPسیماران



درادامه گزینه دوربین را انتخاب نمایید تا ip adressدوربین های متصل به nrvرا پیدا نمایید.

 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران

لازم به ذکر است که حتما  ip دوربین ها با nrv هم رنج باشند به طور مثال ادرس nrvودوربین ها را به صورت زیر قرار دهید:

Addrerss IPC 1:192.168.13.42 / IP Addrerss IP Addrerss IPC2:192.168.13.43 IP Addrerss NVR:192.2168.13.200

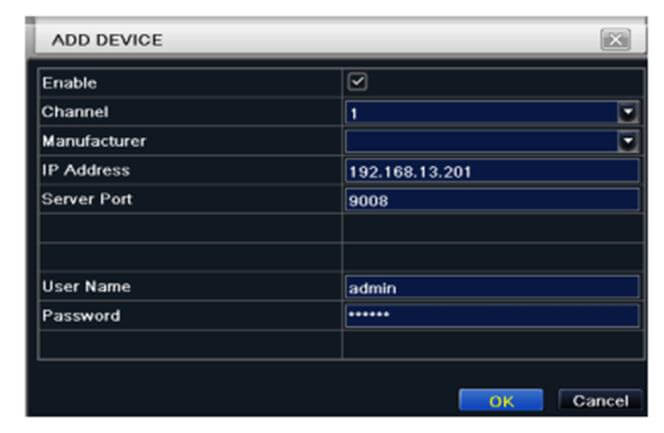

سپس دوربین مورد نظررا انتخاب نموده و تیک کنار ان را قرار دهید و برروی گزینه Add کلیک نمایید . در ادامه برای نمایش تصویردوربین نیازبه واردکردن    user & passدوربین موردنظر (که برای هرشرکت متفاوت میباشد) است .بدین منظور  گزینه Edite را انتخاب نموده سپس usernaeو password دوربین را وارد نمایید .

 دوربین مداربسته IPسیماران

پس از وارد نمودن password user & گزینه ok را انتخاب نموده و سپس گزینه Apply را انتخاب نمایید و در نهایت تصویر دوربین ها در  NRV ظاهر می شود .



تنظیمات لنز در دوربین تحت شبکه سیماران :

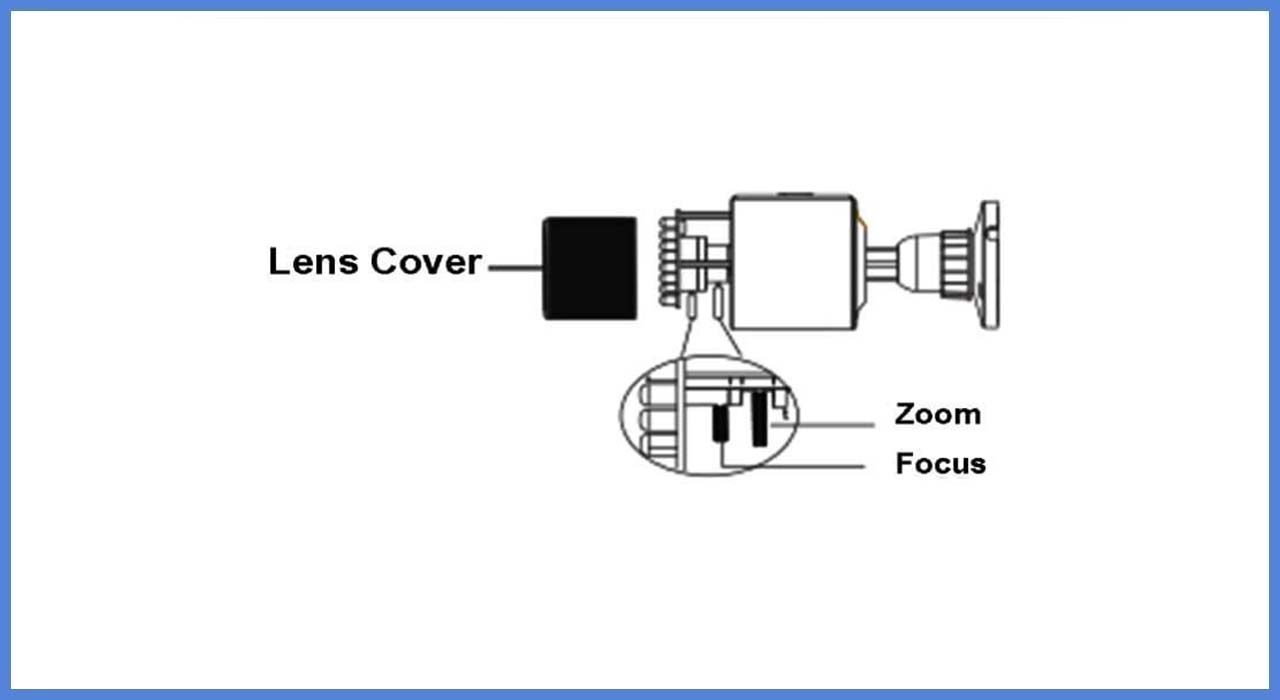

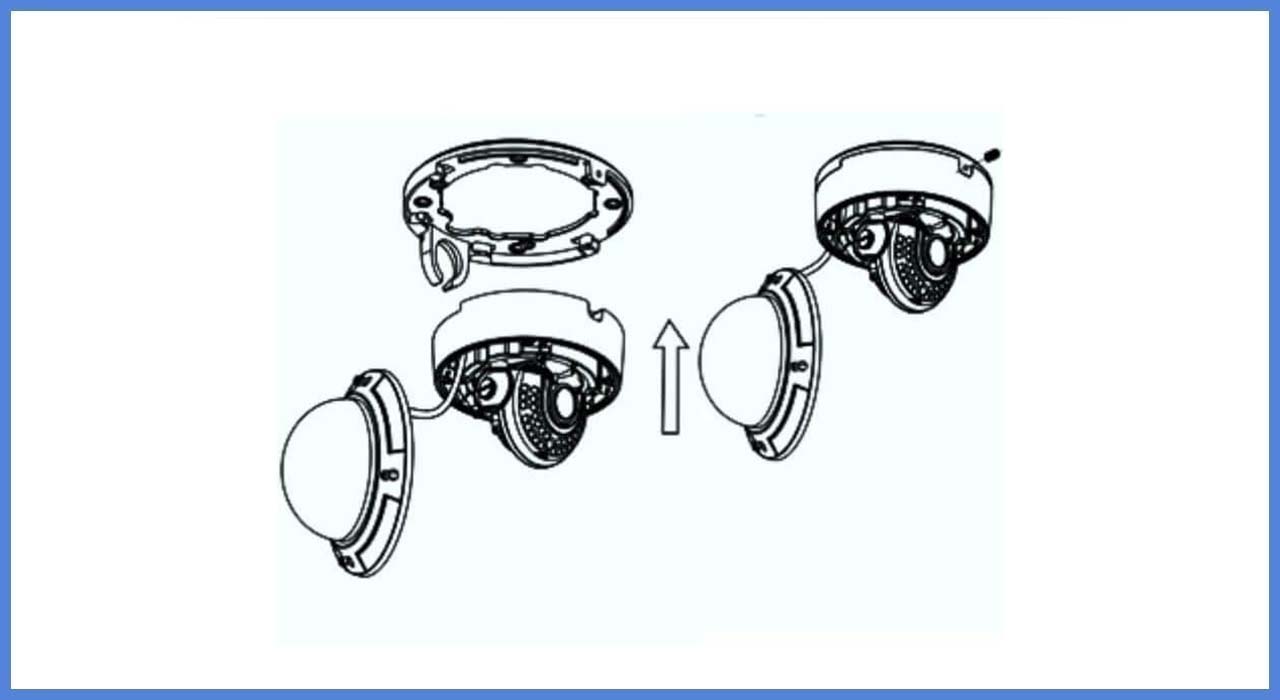

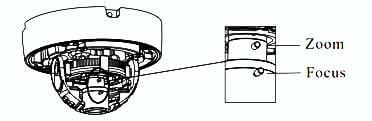

برای تنظیمات لنز در دوربینهای لنز متغییر ، ابتدا باید در پوش مشکی رنگ دوربین را باز نموده و پیچهای   Zoom و  Focus را تنظیم نمود. کشل زیر محل دقیق پیچ تنظیمات لنز را نشان می دهد:

 دوربین مداربسته IPسیماران

 دوربین مداربسته IPسیماران

در هنگام نصب به  موارد زیر توجه فر مایید :

  1. لطفاً دوربین ها بر روی سطوح فلزی مانند تیر اهن و نبشی و ... نصب نکردند و در صورت اجبار حتما از عایق یا پلاستیکی به ضخامت حداقل 2سانت استفاده گردد.

  2. بدنه دستگاه   NRV یا  DVR حتماً به چاه آرت یا لوله فلزی آرت یا لوله فلزی آب با سیم متصل گردد تا موجب گراند شدن کلید دوربین ها و دستگاه و تخلیه الکتریسته ساکن احنمالی گردند.

  3. دوربین ها تا حد امکان به طرف نور مستقیم خورشید یا حالت  Back light نصب نگردند تا تصویر شفاف تری حاصل آید . و در صورت اجبار می توان از   WDRدوربین جهت بهتر شدن تصویر استفاده نمایید .

  4. لطفاً در هنگام سوکت زدن ، از استاندارد تعریف شده برای سیم بندی کابل های شبکه استفاده گردد.

  5. با توجه به تغذیه دوربین از طریق کابل شبکه در دوربین های  ،هر گونه اشتباه زدن سوکت ها می تواند موجب صدمه جدی به دوربین گردد.

  6. از نصب دوربین در معرض نور شدید آفتاب ، مخصوصا ًدر مناطق گرمسیری تا حد امکان پرهیز گردد و در صورت اجبار ، از یک سایبان کوچک جهت کاهش دمای دوربین استفاده گردد.

  7. از نصب دوربین و کابل کشی در کنار برق های فشار قوی ، ترانس های برق صنعتی ، دست گاه های جوش کاری صنعتی و دستگاه تولید امواج فرکانس بالا همانند آنتن های موبایل و ... خودداری بفرمائید.



جهت مشاهده لیست دوربین های تحت شبکه سیماران کلیک کنید.
