آموزش نصب آیفون تصویری سیماران مدل 3/5 اینچ بدون حافظه، HS-35FL

آموزش نصب مانیتور دربازکن تصویری سیماران مدل 3/5 اینچ بدون حافظه، HS-35FL:

در این بخش تمامی اجزای مانیتور سیماران مدل HS-35FL به همراه مشخصات این محصول توضیح داده می شود. همچنین طریقه نصب این دربازکن تصویری سیماران، نحوه ی سیم بندی و نحوه ی عملکرد مانیتور سیماران مدل HS-35FL به صورت کامل همراه با عکس بیان شده است. در آخر راهنمای رفع ایرادات آیفون تصویری 3/5 اینچ بدون حافظه سیماران شرح داده شده است.

جهت مشاهده لیست قیمت آیفون تصویری سیماران کلیک کنید.

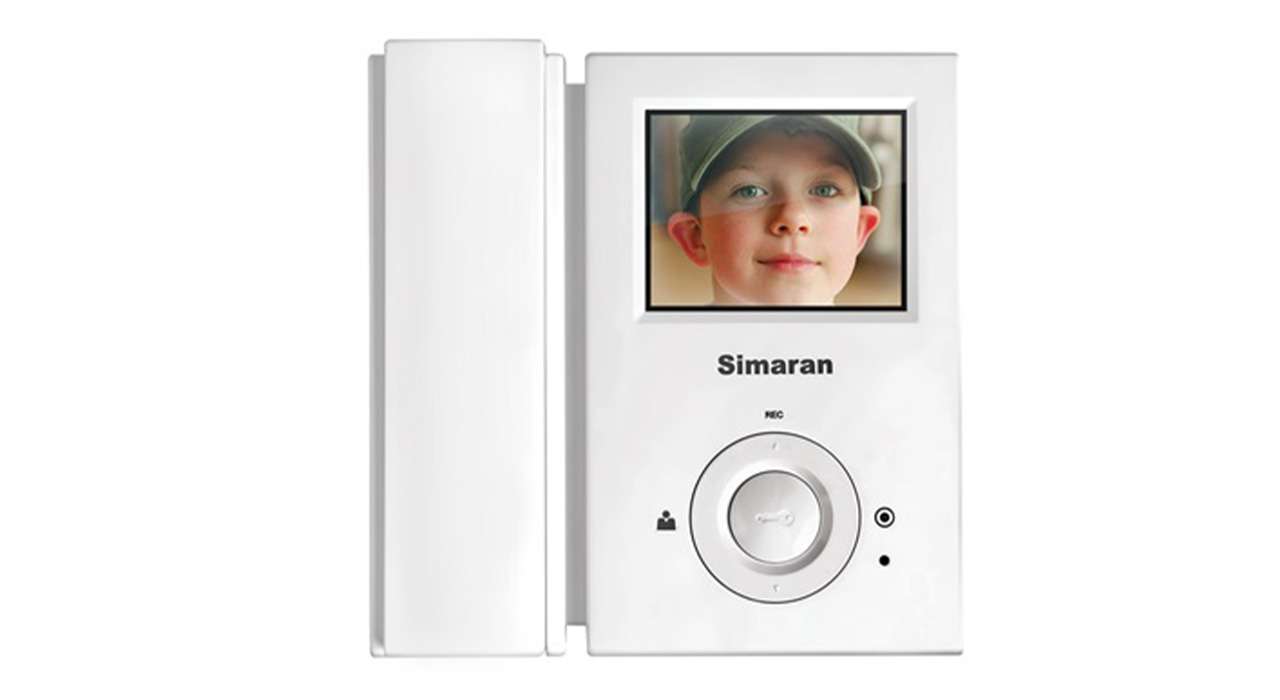

مانیتور دربازکن تصویری سیماران مدل HS-35FL

مشخصات مانیتور سیماران مدل HS-35FL :





مانیتور دربازکن تصویری سیماران مدل HS-35FL

۱ - صفحه نمایش

۲ - LED وضعیت مانیتور

٣ - کلید دربازکن

4 - ضبط تصاویر به صورت دستی( در مدل HS-35FL/M)

۵ - نمایش تصاویر ضبط شده ( در مدل HS-35FL/M)

۶ - سیم رابط گوشی

۷- گوشی

۸ - جمپر استفاده از سوئیچر داخلی

۹ - کانکتور ۵ تایی اتصال به پنل

10- کانکتور 4 تایی جهت ارتباط داخلی صوتی (گوشی KW-4VR)

۱۱ - براکت

۱2 - سیم برق (ورودی ۲۲۰ ولت)

۱۳ - کلید روشن و خاموش کردن مانیتور

۱4 - در مدل HS - 35FL برگرداندن تنظیمات نمایشگر به حالت اولیه کارخانه ای - درمدل HS-35FL/M  پاک کردن تصاویر و تنظیم زمان حافظه

۱۵ - کاهش مقادیر

16-  MENU

۱۷ - افزایش مقادیر

۱۸ - کلید افزایش و کاهش صدای زنگ



جهت مشاهده محصول آیفون تصویری سیماران مدل HS-35FL کلیک کنید.







ولتاژ مورد نیاز AC 100V-240V  50/60 Hz
توان مصرفی حد اکثر 10 وات
صفحه نمایش LCD رنگی  5. 3 اینچ - با رزولوشن بالا
صدای زنگ ملودی
دمای عملکرد -10c…+40c
حافظه تصویری 517 تصویر (در مدل HS-35FL/M)
وزن 1 کیلو گرم
ابعاد mm(ضخامت) 31* (ارتفاع) 193* (طول) 190



نصب آیفون تصویری سیماران مدل 3/5 اینچ بدون حافظه:

۱- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلابها به سمت بالا قرار گرفته و سیمهای ارتباطی در مرکز براکت قرار بگیرند ، با دو پیچ دیواری ، به صورتی مطمئن به دیوار پیچ کنید ، سیمها را بیرون کشیده و آنها را به کانکتور پشت مانیتور متصل کنید. ( شکل الف )

۲- با قرار دادن مانیتور روی چهار قلاب براکت و پایین کشیدن آن، مانیتور را روی براکت سوار کنید ، سپس برای ثابت کردن آن ، پیچ استوانه را داخل چاک بالای براکت پیچ کنید ( شکل ب )

٣- سیم گوشی را به مانیتور و گوشی وصل کنید . ( شکل ج)

4- برق را متصل کنید.

5- کلید OFF/ON را در حالت ON قرار دهید .


مانیتور دربازکن تصویری سیماران مدل HS-35FL

نکات مهم نصب دربازکن تصویری سیماران مدل 3/5 اینچ بدون حافظه:

1- دستگاه مانیتور و پنل در جاهای پر گرد و غبار، معرض نور مستقیم خورشید (یا دیگر منابع قوی نور) دمای بالا (بیش از 4۰ درجه سانتیگراد ) یا شرایط رطوبت زیاد ، نصب نکنید . همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

۲ - برای بهبود کیفیت صدا و تصویر ، از سیم mm6/0 فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیمهای برق انتخاب کنید .

۳- برای انتقال تصویر به فواصل بیش از ۵۰ متر ، از کابل کواکسیال استفاده کنید.



سیم بندی دربازکن تصویری سیماران مدل HS-35FL:

- نحوه سیم بندی جهت استفاده از سوئیچر داخلی: (شکل سمت راست- شکل 1)

نحوه سیم بندی بدون استفاده از سوئیچر داخلی : (شکل سمت چپ-شکل 2)




مانیتور دربازکن تصویری سیماران مدل HS-35FL

 (شکل 1)

توجه: برای استفاده از سوئیچر داخلی ، باید هر دو جمپر پشت مانیتور در حالت OFF قرار گیرد.

(شکل 2)

توجه : برای استفاده نکردن از سوئیچر داخلی ، باید هر دو جمپر پشت مانیتور در حالت ON قرار گیرد .





عملکرد مانیتور 3/5 اینچ بدون حافظه سیماران:

دکمه ON / OFF را در وضعیت ON قرار دهید .

۱- پس از فشرده شدن شستی زنگ پنل ، مانیتور زنگ خورده و تصویر دم در به نمایش در میاید. (شکل 3).

۲ - حجم صدای زنگ را میتوانید با کلید  کنار مانیتور تنظیم کنید . اکنون شما در انتخاب دارید :

 الف ) " پاسخ ندادن"، با برنداشتن گوشی . در این حالت تصویر مراجعه کننده پس از ۹۰ ثانیه از صفحه نمایش قطع و ارتباط با پنل قطع میشود.

ب ) " پاسخ دادن " ، با برداشتن گوشی و صحبت با مراجعه کننده (شکل ۵)، تصویر مراجعه کننده تا ۹۰ ثانیه ، یا تا زمان گذاشتن گوشی ، بر روی صفحه نمایش LCD باقی میماند.

٣ - در صورت لزوم ، با فشردن دکمه میتوانید در را باز کنید .(شکل ۶)

4 - برای ارتباط با مانیتور دوم یا گوشی صوتی داخلی ، پس از برداشتن گوشی ، با فشردن دکمه  میتوانید ارتباط صوتی دوطرفه ، بدون پخش در پنل ، داشته باشید .(شکل ۷)

٥ - با هر با فشردن دکمه MENU ، به ترتیب BRIGHT برای تنظیم روشنائی ، CONTRAST برای تنظیم کنتراست و COLOR جهت تنظیم رنگ صفحه نمایش ، نشان داده میشود که توسط دکمه های - و + میتوان مقادیر آنها را کاهش یا افزایش داد.

۶- با فشردن دکمه REC میتوانید تصویر مراجعه کننده را در حافظه دستگاه ثبت نمائید .در این حالت عبارت Encoded بر روی صفحه نمایش ظاهر میشود(تعداد تصاویر ضبط شده در حافظه در گوشه سمت چپ صفحه نمایش نشان داده میشود). حافظه دستگاه قابلیت ذخیره ۵۱۲ عکس رنگی را دارد. پس از پرشدن حافظه با ذخیره تصویر جدید ، اولین تصویر ذخیره شده از حافظه پاک خواهد شد. این دکمه فقط در مدل HS-35FL/M کارایی دارد.)

۷ - جهت بازبینی تصاویر ذخیره شده از دکمه Play استفاده کنید . در این حالت توسط دکمه های Play یا REC می توانید تصاویر قبلی یا بعدی را مشاهده نمائید . شماره تصویر در بالای صفحه نمایش نشان داده می شود. اگر دکمه ای را فشار ندهید ، پس از ۱۰ ثانیه به حالت قبل باز خواهید گشت.

8- برای حذف هر یک از تصاویرذخیره شده ، دکمه DEL را روی تصویر مورد نظر فشار دهید. در این حالت عبارت?DELETE بر روی صفحه نمایش ظاهر می شود که با فشردن مجدد دكمه DEL تصویر مورد نظر حذف می شود . در صورت انصراف به دکمه ای دست نزنید تا پس از ۱۰ ثانیه به حالت قبل باز گردید .

۹- جهت تنظیم تاریخ و زمان دستگاه (که روی تصاویر ذخیره شده هم ثبت می شود ، از دکمه Reset استفاده کنید . برای جابجایی بین آیتمها از دکمه Reset و برای تغییر هر آیتم از دکمه Play یا REC استفاده کنید. در انتها برای ذخیره مقادیر ، مجددا دكمه Reset را فشار دهید. در این حالت تمام مقادیر یکبار چشمک زده و در حافظه دستگاه ذخیره می گردد . ( فقط در مدل HS-35FL/M)



مانیتور دربازکن تصویری سیماران مدل HS-35FL





راهنمای رفع اشکالات آیفون تصویری سیماران مدل HS-35FL:

قبل از باز گرداندن سیستم دربازکن تصویری ، جهت تغییر یا جایگزینی ، مراحل زیر را با دقت بخوانید و انجام دهید.



ردیف اشکال دلایل احتمالی
1 سیستم کاملا از کار افتاده است برق ورودی قطع است. کلید ONOFF در وضعیت OFF است
2 تصویر سیاه و سفید است کنترل رنگ تنظیم نیست
3 مانیتور خاموش و روشن می شود سیمهای میان مانیتور و پنل اتصالی دارد .
4 صدای رفت و برگشت برقرار است اما تصویری نداریم سیم شماره 4 از پنل به مانیتور قطع است.
