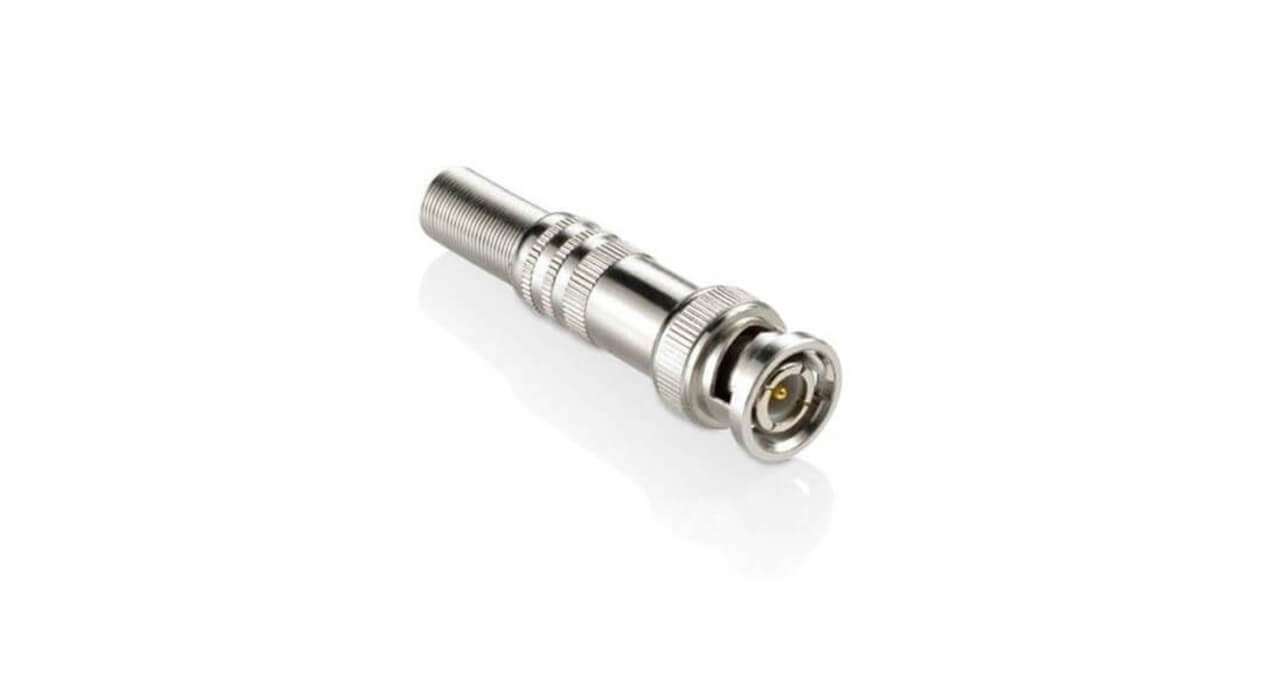

فیش BNC پیچی

BNC

قیمت : 17,000تومان

فیش بی ان سی BNC پیچی:

فیش بی ان سی پیچی: اتصال دوربین به دستگاه رکوردر (DVR) در دوربین های مداربسته آنالوگ یا AHD توسط کابل کواکسیال و فیش BNC انجام می شود.

فیش BNC چیست؟

واژه BNC مخفف واژه Bayonet Neill Concelman می باشد. فیش BNC در دو مدل پرسی و پیچی ارائه می شود.

تفاوت بین فیش پرسی و پیچی:

فیش پیچی توسط یک پیچ کابل را نگه می دارد اما در مدل پرسی اتصال کابل به فیش توسط آچار پرس انجام می شود. مزیت فیش پیچی نحوه اتصال ساده آن است ولی در مدل پرسی که نیاز به آچار پرس دارد اتصال محکم تری خواهیم داشت.

طریق اتصال کابل کواکسیال و فیش BNC پرسی:

نکته: جهت اتصال کابل به فیش دستگاهی به نام آچار پرس جهت پرس فیش نیاز داریم.

1- حلقه یا رینگ متعلق به فیش را قبل از برداشتن روکش کابل به روی کابل سوار می کنیم.

2- بخشی از روکش کابل کواکسیال (Rg-59) را با استفاده از تیغه کاتر برداشته تا رشته های کابل نمایان شود.

3- شیلد را کنار زده و روکش مغز کابل را برش می دهیم تا مغزی کایل ظاهر شود.

4- پین سوزنی و طلایی فیش را به روی قسمت مغزی کابل قرار داده و با آچار پرس، عمل پرس را انجام می دهیم تا مغزی کابل به کلاهک سوزنی کاملاً اتصال پیدا کند.

5- پین سوزنی فیش که حالا به کابل کاملاً اتصال پیدا کرده طوری به سمت فیش می بریم که رشته های شیلد به بدنه فیش اتصال یابد و نهایتاً با دستگاه پرس، رینگ را به بدنه فیش و رشته های شیلد اتصال می دهیم.
